CH-SERIE
CH3200

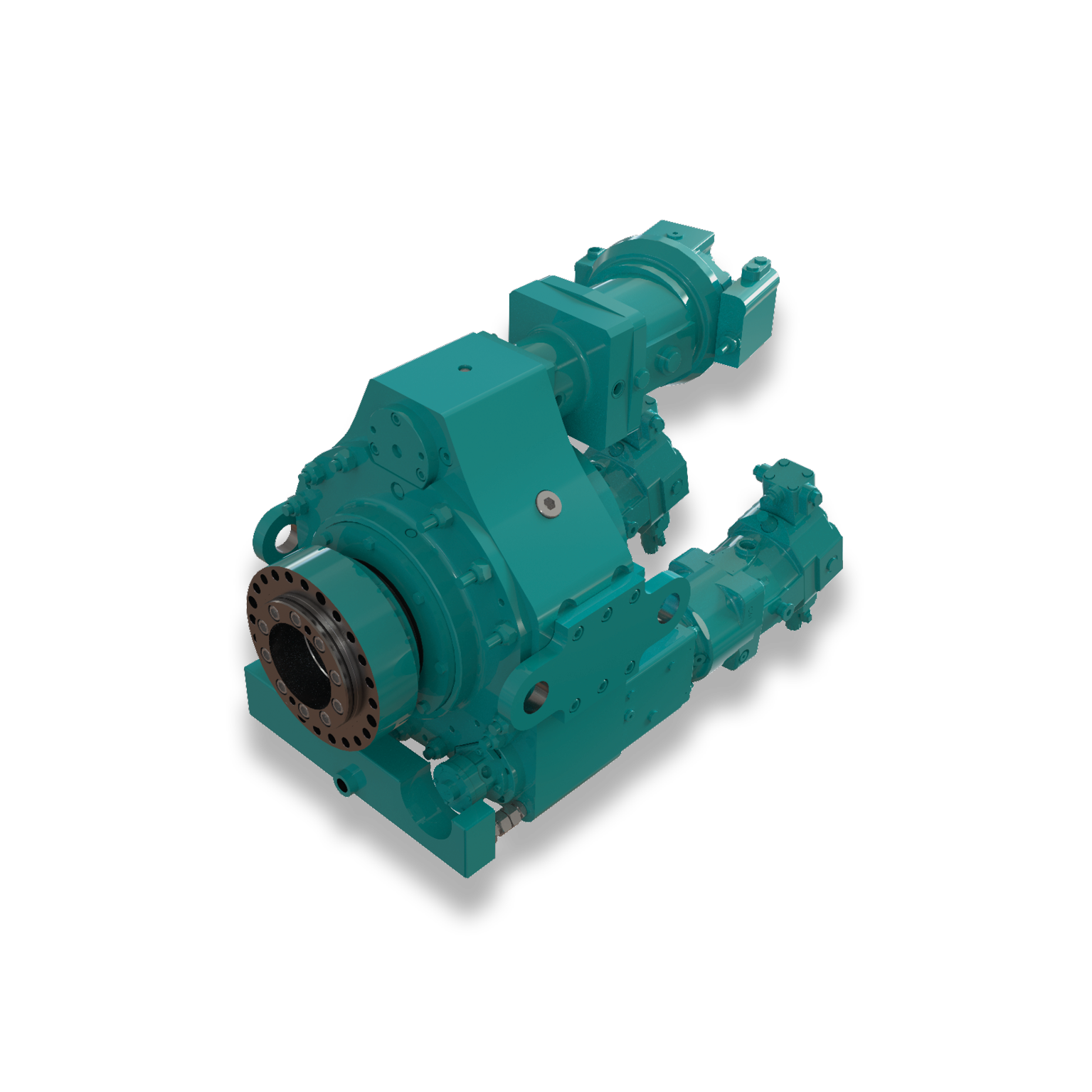

Der CH3200 ist ein Kernbohrantrieb für das drehende Bohren mit Kernrohr. Diese Baugröße ist für hohe Drehmomente und große Bohrdurchmesser ausgelegt.
CH3200
Bis zu 900 RPM
ÜBERSICHT
| GEWICHT | 850 kg |
| DREHMOMENT | bis zu 27,1 kNm |
| DREHZAHL | bis zu 900 min⁻¹ |
TECHNISCHE DATEN
Drehantrieb CH3200
| MOTOR TYP | 160 & 2 xC34 | 160 & 2 xC34 | 160 & 2 xC34 | 160 & 2 xC47 | 160 & 2 xC47 | 160 & 2 xC47 | 160 & 2 xC47 | 160 & 2 xC61 | 160 & 2 xC61 | 160 & 2 xC61 | 160 & 2 xC61 | 160 & 2 xC61 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GANG | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| DREHMOMENT · kNm | 17.3 | 5.5 | 3.26 | 1.12 | 22.3 | 7.1 | 3.26 | 1.12 | 27.1 | 8.6 | 3.26 | 1.12 |
| DREHZAHL · min⁻¹ | 59 | 185 | 313 | 900 | 46 | 144 | 313 | 900 | 38 | 119 | 313 | 900 |
| p = 320 bar · Q = 200 l/min | ||||||||||||
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische oder elektrische Schaltung |
| Montageplatten |
| Spülkopf 1 1/2“ |
| Floating Spindel |
| Speed sensor |

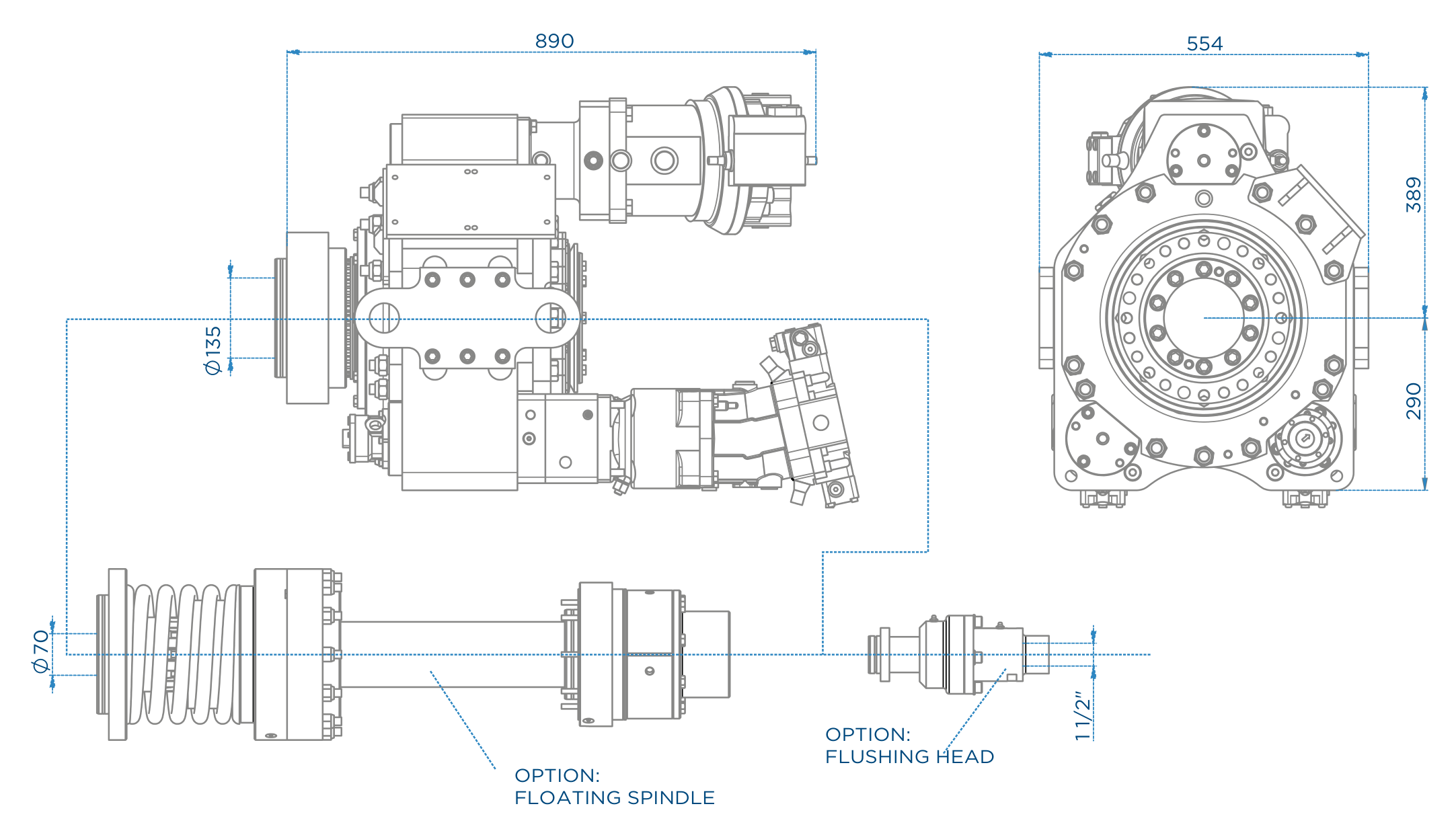

MAßZEICHNUNG

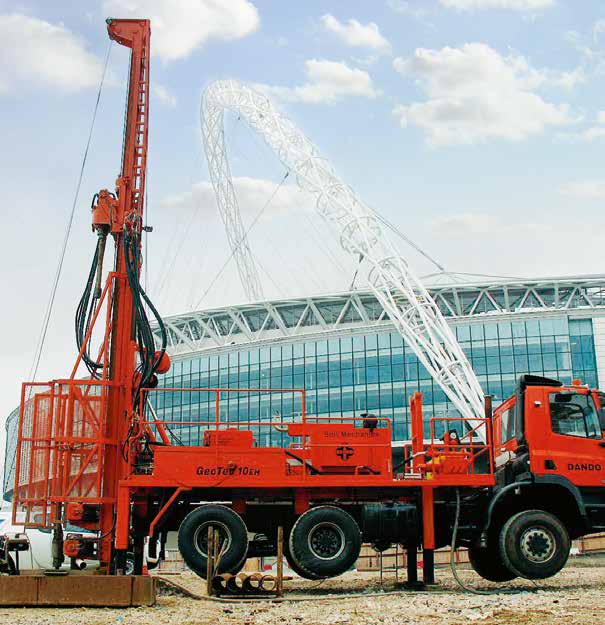

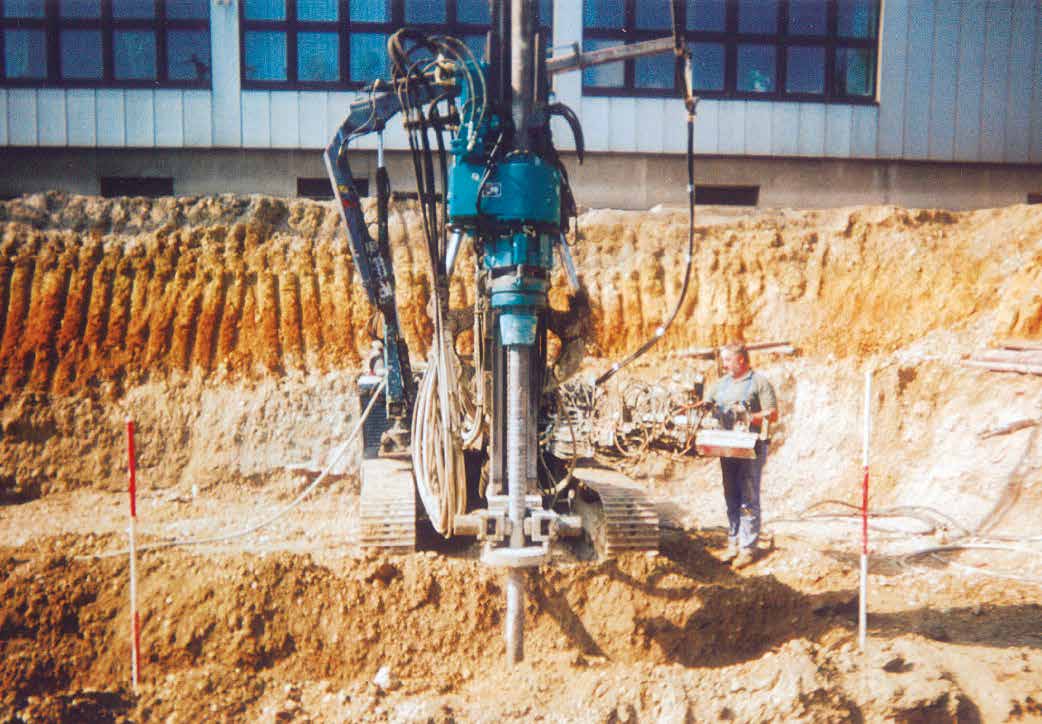

EINDRÜCKE VOM EINSATZ
