X-SERIE
RH4X

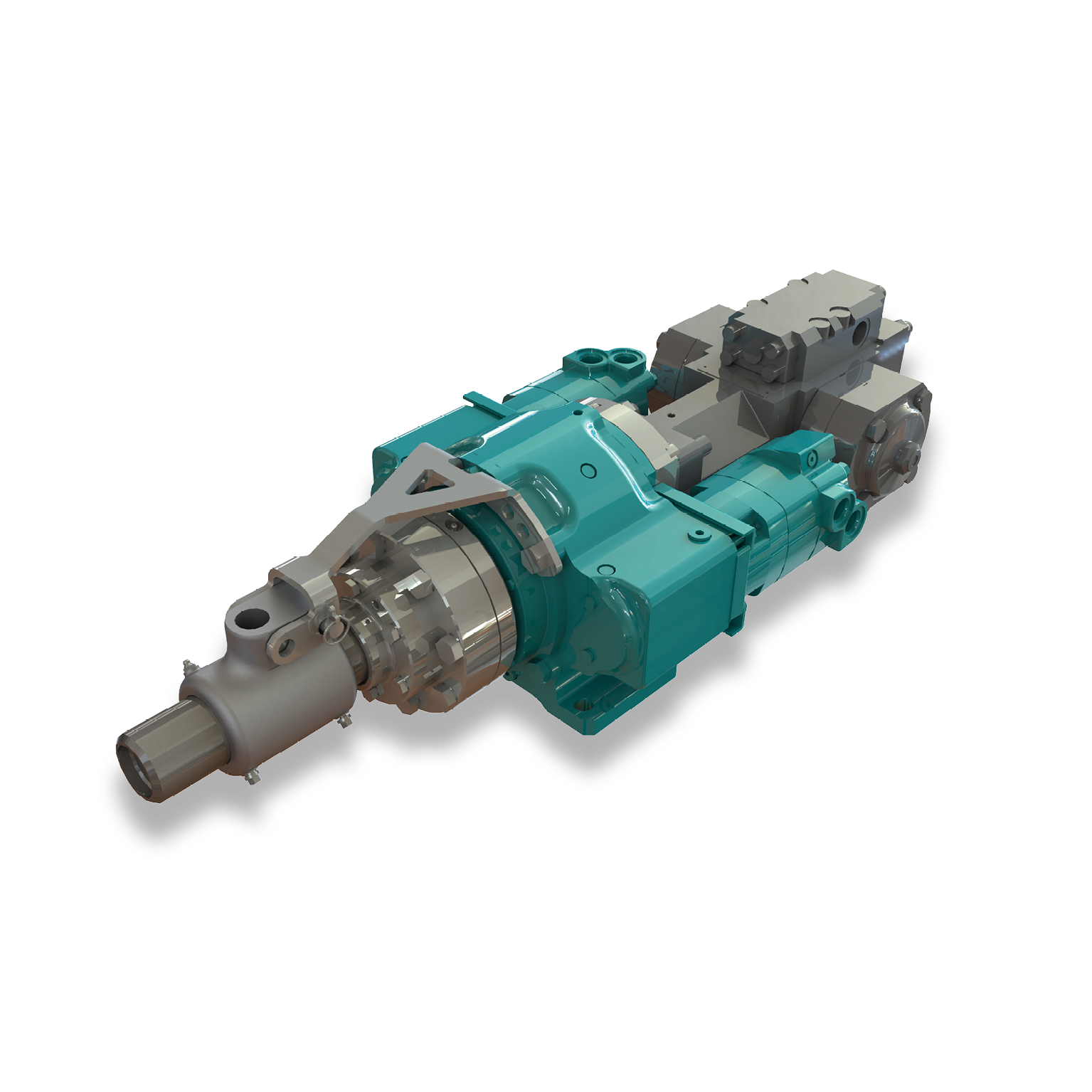

Der RH4X ist ein hydraulischer Bohrantrieb der X-Serie. Wechselbare Anbausätze stellen ihn zwischen Drehantrieb und Bohrhammer um. Diese Baugröße ist auf die gängigen Trägergeräte abgestimmt.
RH4X
Option: Schlagleistung 15 kW
ÜBERSICHT
| GEWICHT | 120 – 210 kg |
| ZUGKRAFT | 100 kN |
| DREHMOMENT | bis zu 5000 Nm |
| DREHZAHL | bis zu 192 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2500 min⁻¹ |
TECHNISCHE DATEN
Standard Motoren · Drehantrieb RH4X
| Motor Typ | 103 | 103 | 105 | 105 |
|---|---|---|---|---|
| GANG | 1 | 2 | 1 | 2 |
| DREHMOMENT · Nm | 3300 | 1650 | 5000 | 2500 |
| DREHZAHL · min⁻¹ | 96 | 192 | 64 | 128 |
| p = 200 bar · Q = 100 l/min | ||||
Schlagwerk Typ 20
| ARBEITSDRUCK · bar | … 160 - 200 |
| ÖLMENGE · l/min | … 40 -55 |
| EINZELSCHLAGENERGIE· Nm | … 320 |
| SCHLAGFREQUENZ · min⁻¹ | … 2500 |
Schlagwerk ED15
| ARBEITSDRUCK · bar | … 200 |
| ÖLMENGE · l/min | … 95 |
| SCHLAGLEISTUNG · kW | … 15 |
| SCHLAGFREQUENZ · Hz | … 75 |
Einsteckenden
| H55 LH / RH |
| H64 LH / RH & H66 / R38 |
| R32, R38, R51, T38, T45 & T76, IB30, IB40 & IB52 |
Weitere Einsteckenden auf Anfrage
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische, elektrische oder manuelle Schaltung |
| Montageplatten |
| Spülköpfe |
| Gewichtsreduzierte Version |

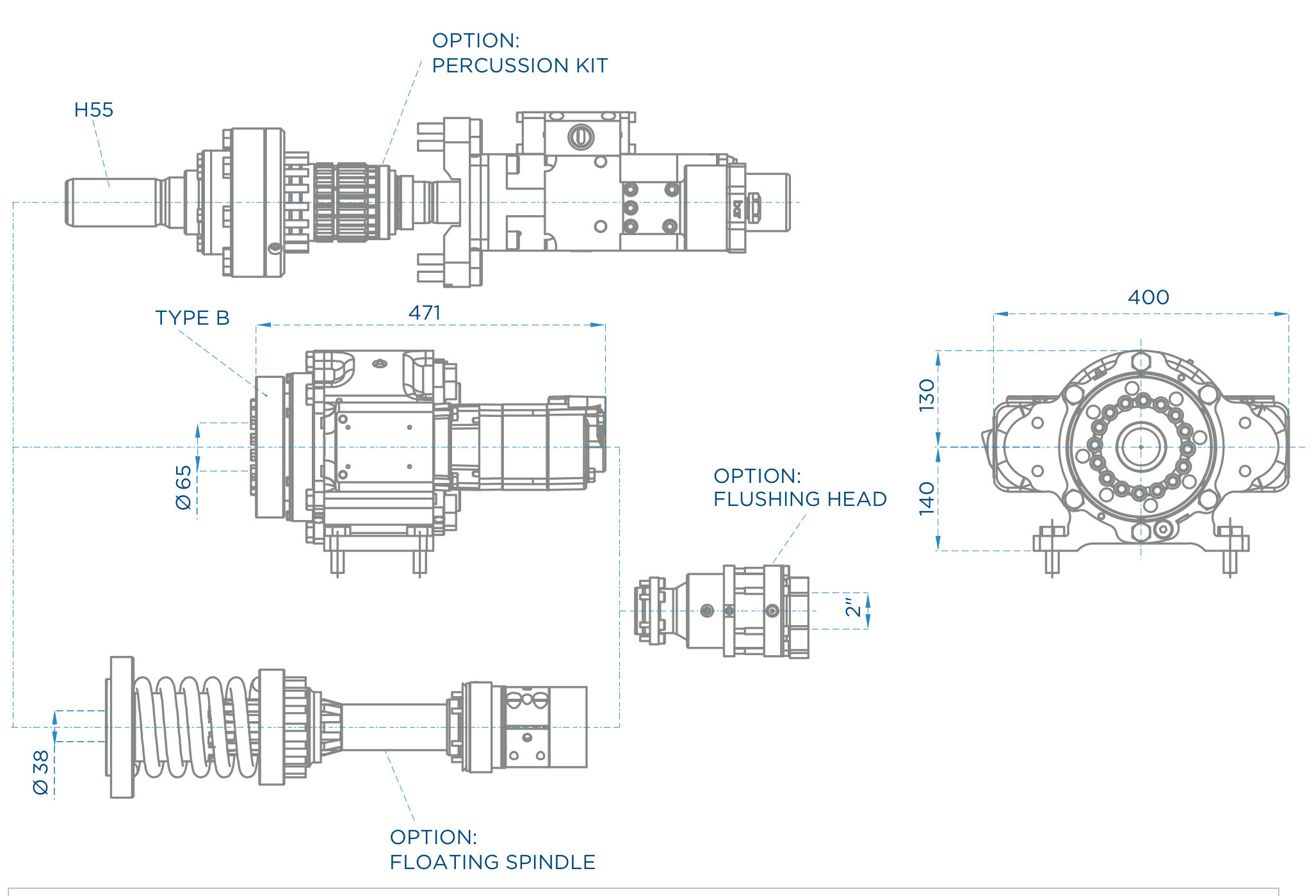

MAßZEICHNUNG

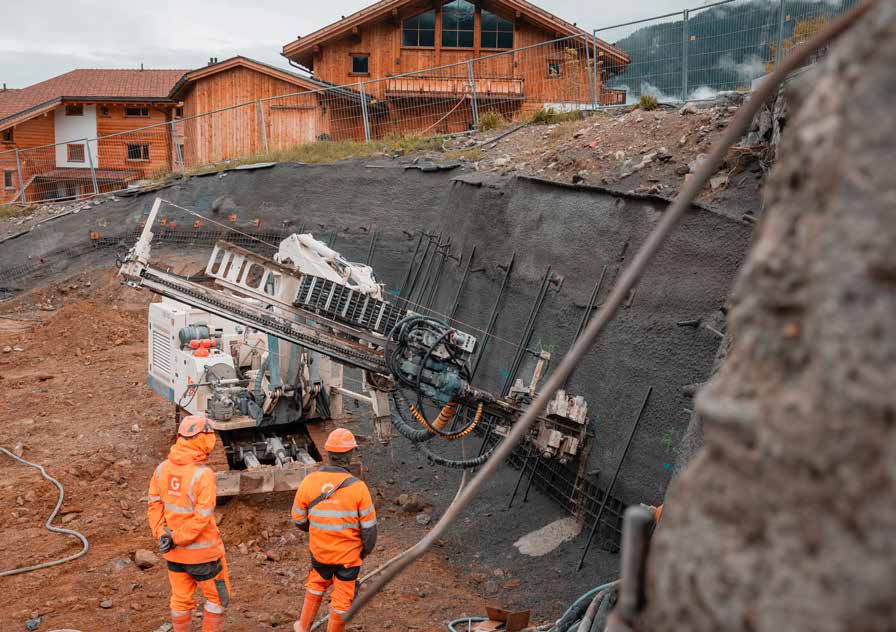

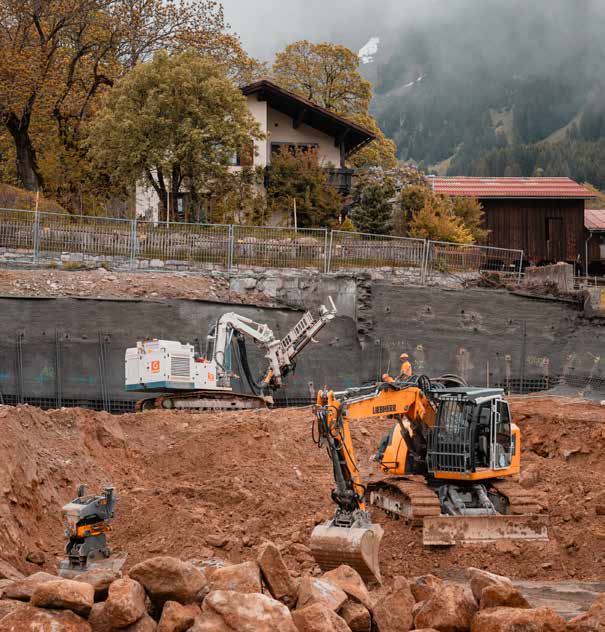

EINDRÜCKE VOM EINSATZ
