X-SERIE

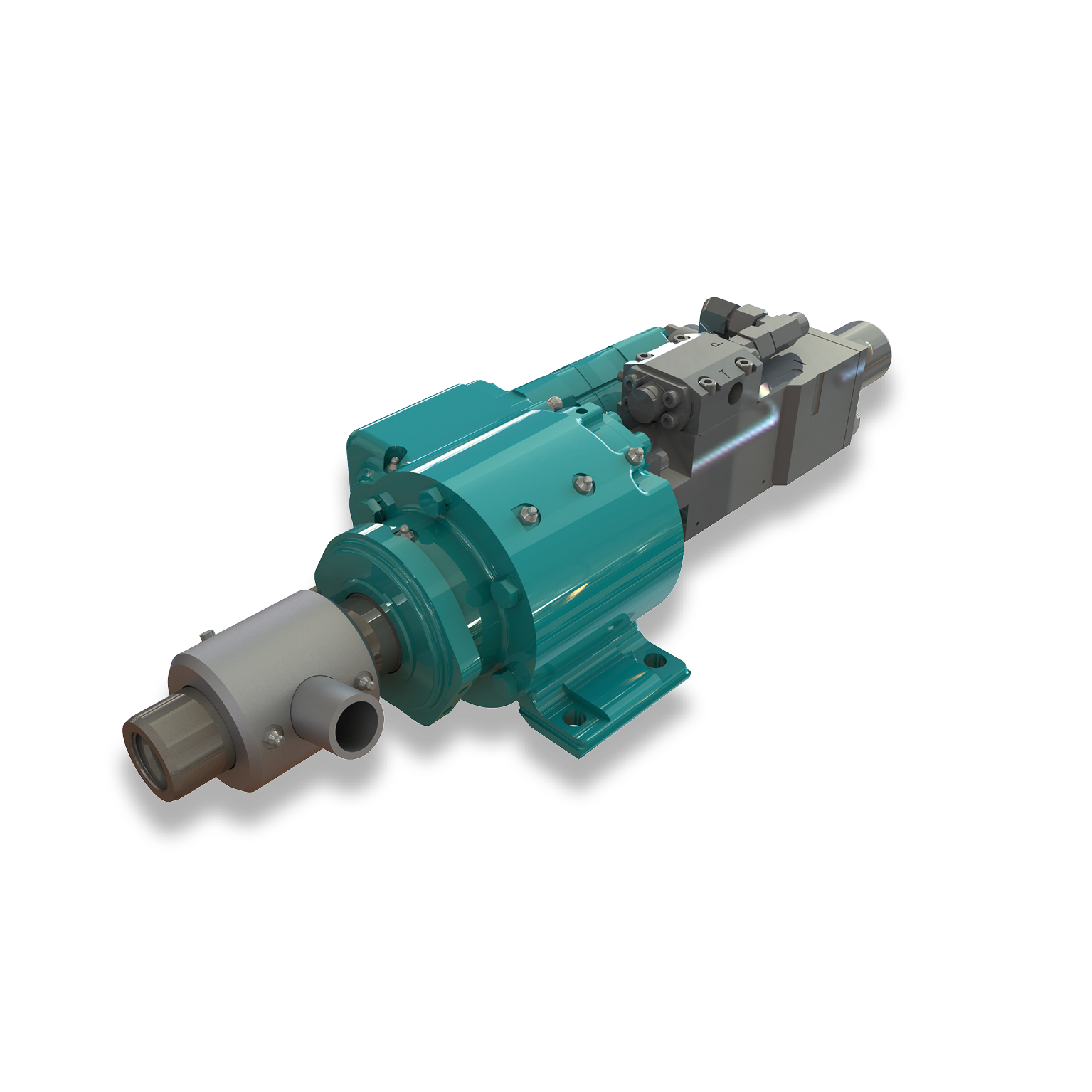

RH1X
Der kompakteste Antrieb der X-Serie — für beengte Verhältnisse und leichte Trägergeräte. Wie alle X-Antriebe durch wechselbare Anbausätze zwischen Drehantrieb und Bohrhammer konvertierbar.
RH1X
ÜBERSICHT
| GEWICHT | 40 – 80 kg |
| ZUGKRAFT | 35 kN |
| DREHMOMENT | bis zu 1060 Nm |
| DREHZAHL | bis zu 292 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 4000 min⁻¹ |
TECHNISCHE DATEN
Standardmotoren · Drehantrieb
| Motor Typ | 85 | 87 | 88 |
|---|---|---|---|
| GANG | 1 | 1 | 1 |
| DREHMOMENT · Nm | 540 | 860 | 1060 |
| DREHZAHL · min⁻¹ | 292 | 184 | 150 |
| p = 200 bar · Q = 50 l/min | |||
Schlagwerk
| Typ | Standard | Hochfrequent |
|---|---|---|
| ARBEITSDRUCK · bar | 140 – 180 | 140 – 180 |
| ÖLMENGE · l/min | 25 – 40 | 45 – 55 |
| EINZELSCHLAGENERGIE · Nm | … 180 | … 180 |
| SCHLAGFREQUENZ · min⁻¹ | … 3000 | … 4000 |
Einsteckenden
| R44 LH / RH & IB30, IB40 & IB52 |
| R32, R38, T38 & T45 |
Weitere Einsteckenden auf Anfrage
Optionen
| Montageplatten |
| Hochfrequentes Schlagwerk |
| Drehende Version |
| Gewichtsreduzierte Version |

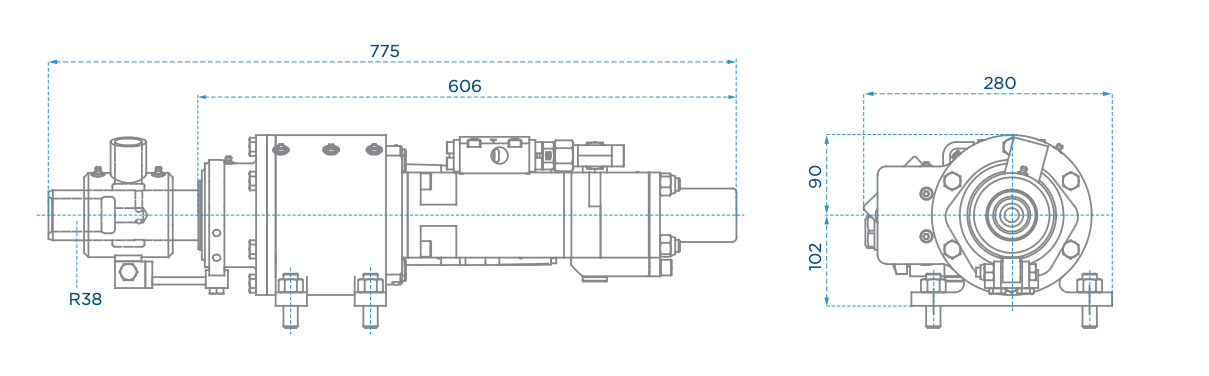

MAßZEICHNUNG

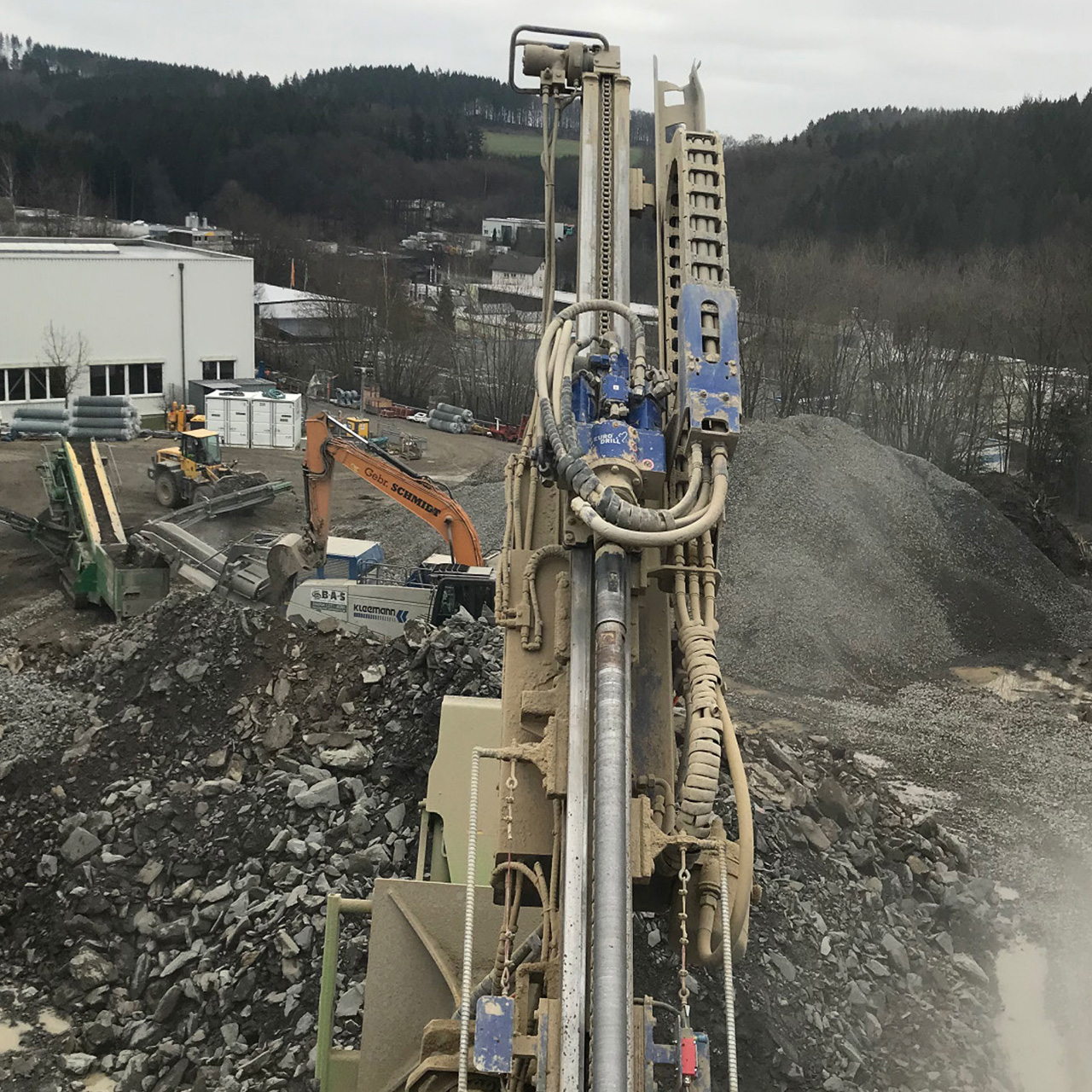

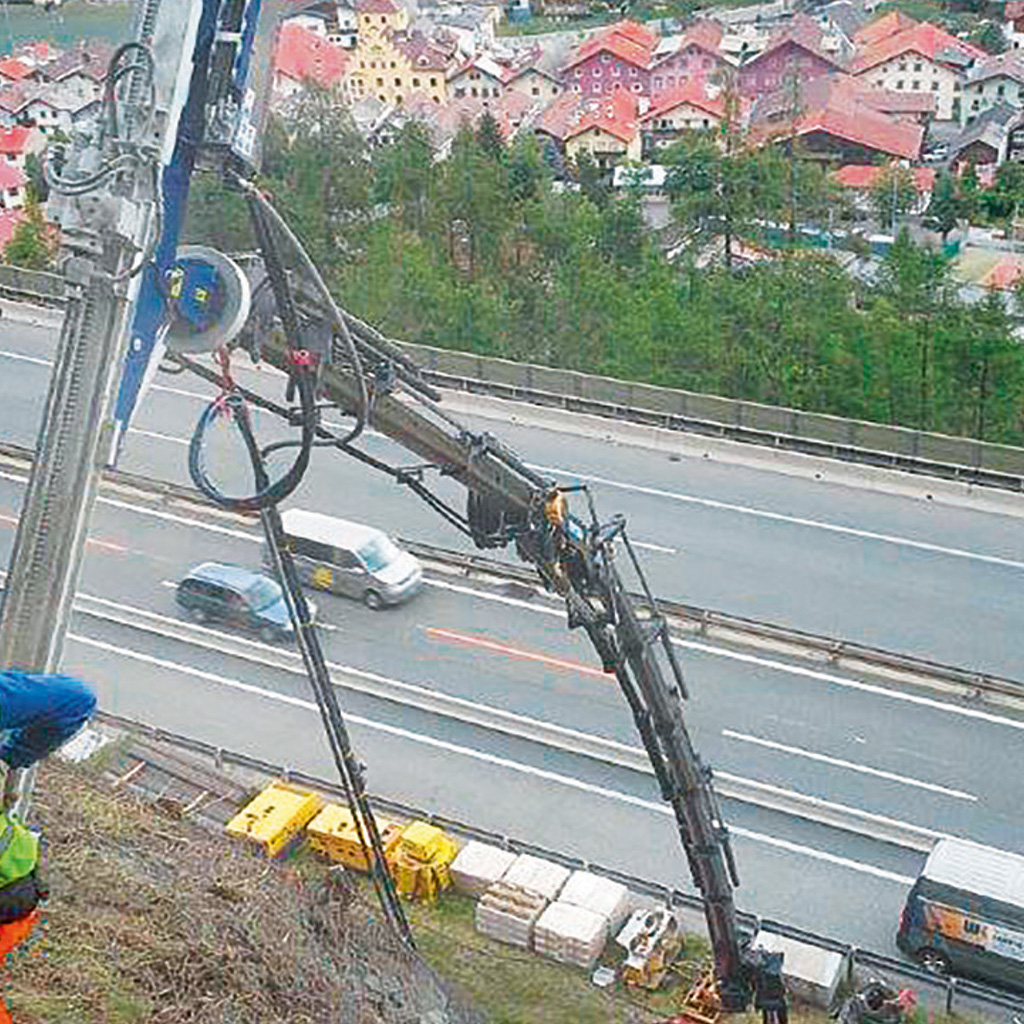

EINDRÜCKE VOM EINSATZ
