X-SERIE
RH15X

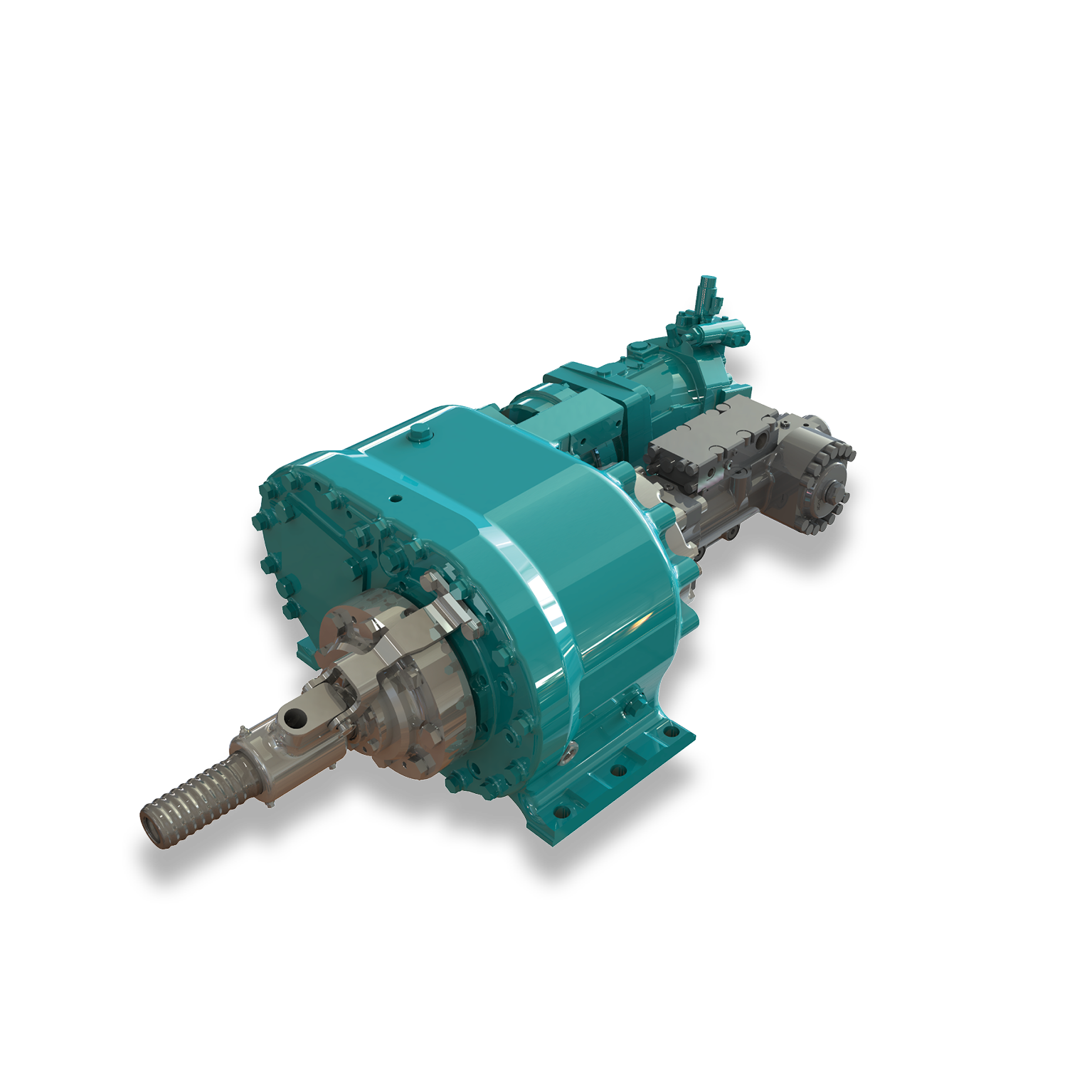

Der RH15X ist ein hydraulischer Bohrantrieb der X-Serie. Wechselbare Anbausätze stellen ihn zwischen Drehantrieb und Bohrhammer um. Diese Baugröße ist für hohe Drehmomente und große Bohrdurchmesser ausgelegt.
RH15X
Bis zu 1000 min-1
ÜBERSICHT
| GEWICHT | 350 – 510 kg |
| ZUGKRAFT | 130 kN |
| DREHMOMENT | bis zu 15,1 kNm |
| DREHZAHL | bis zu 1000 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2800 min⁻¹ |
TECHNISCHE DATEN

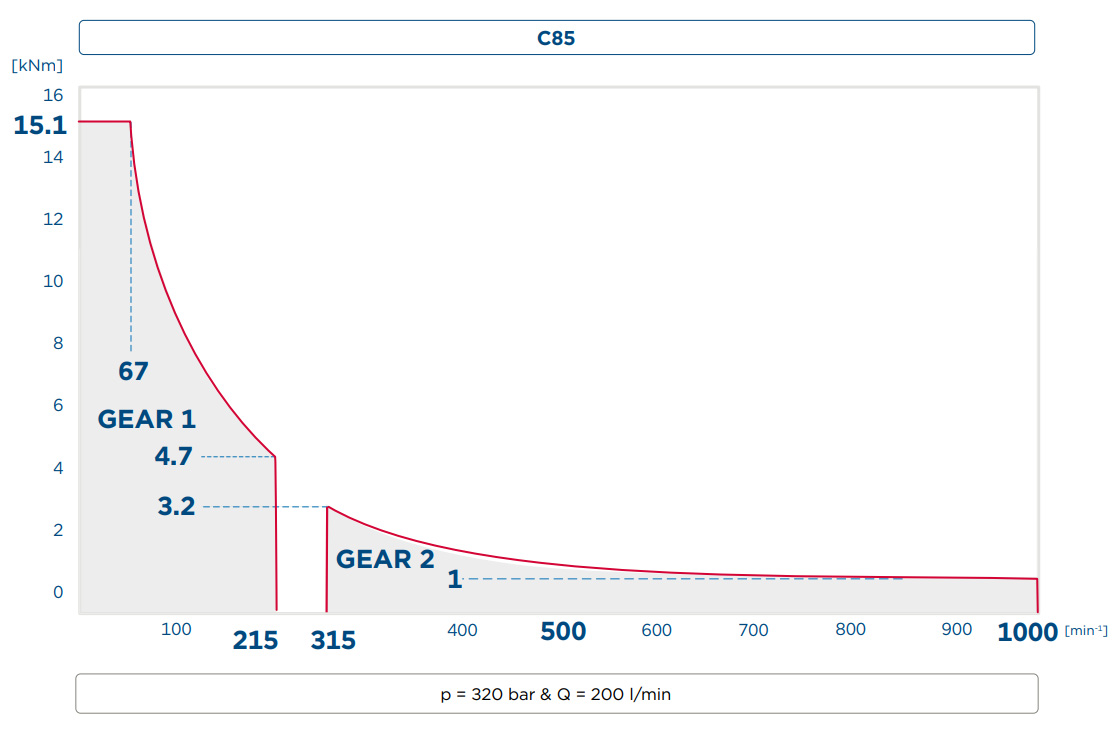

Variabler C-Motor · Drehantrieb RH15X
Option Schlagwerk
| Typ | 4 |
|---|---|
| ARBEITSDRUCK · bar | 160 – 200 |
| ÖLMENGE · l/min | 80 – 95 |
| EINZELSCHLAGENERGIE · Nm | … 550 |
| SCHLAGFREQUENZ · min⁻¹ | … 2800 |
Einsteckenden
| H64 LH / RH |
| H64 RH / R38 LH |
| H92 RH |
Weitere Einsteckenden auf Anfrage
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische oder elektrische Schaltung |
| Montageplatten |
| Spülköpfe 2“ |
| Floating Spindel |
| Schlagwerk Typ 4 |

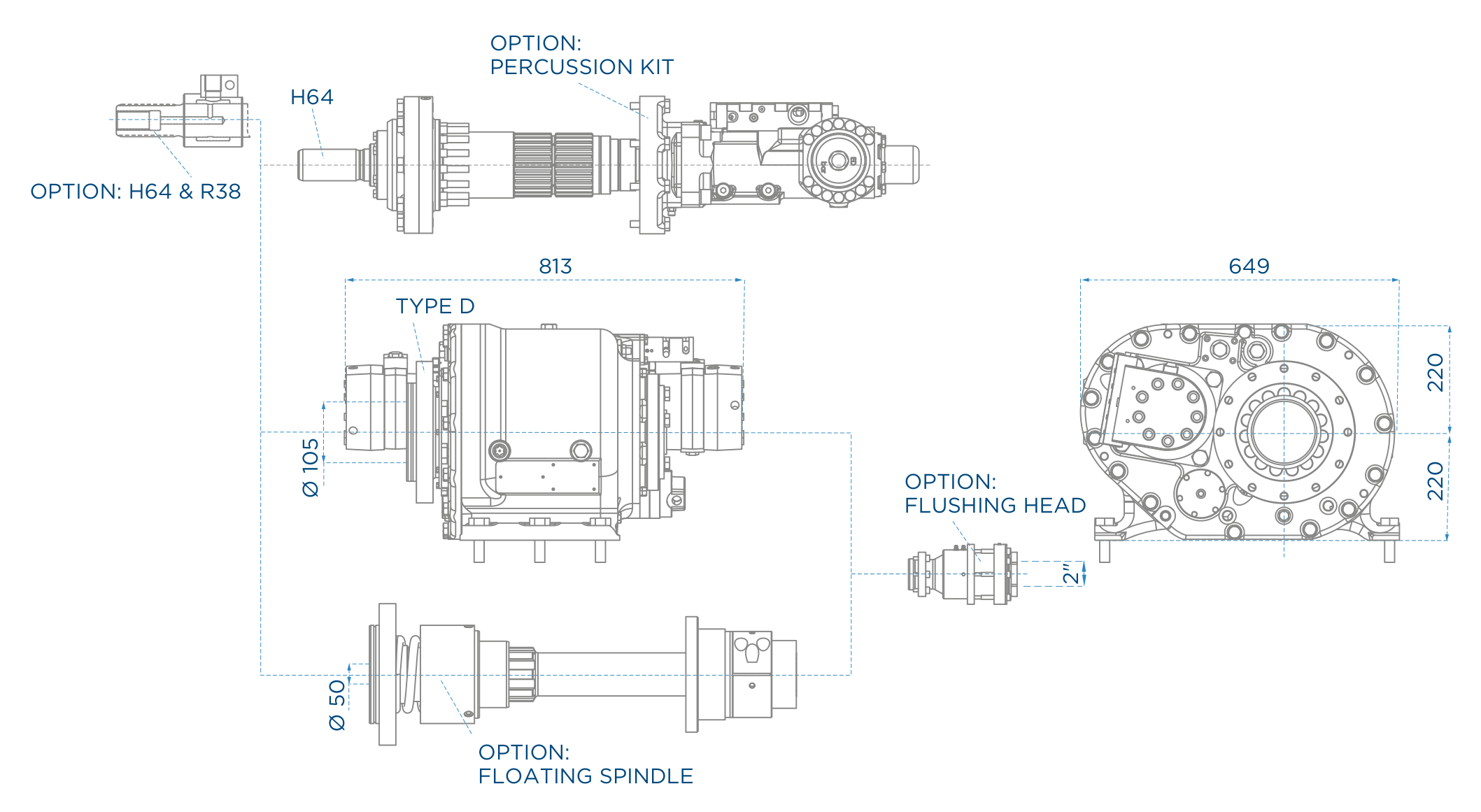

MAßZEICHNUNG

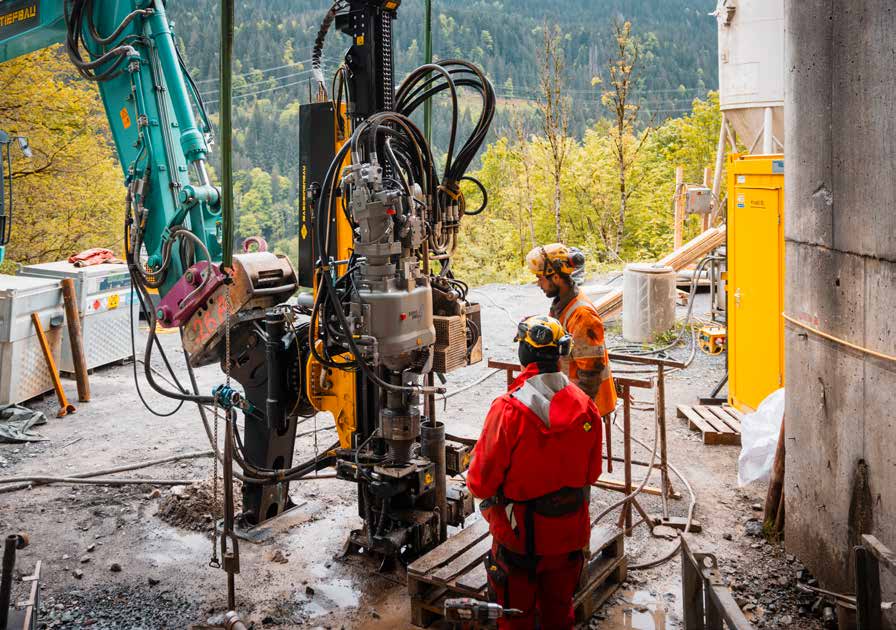

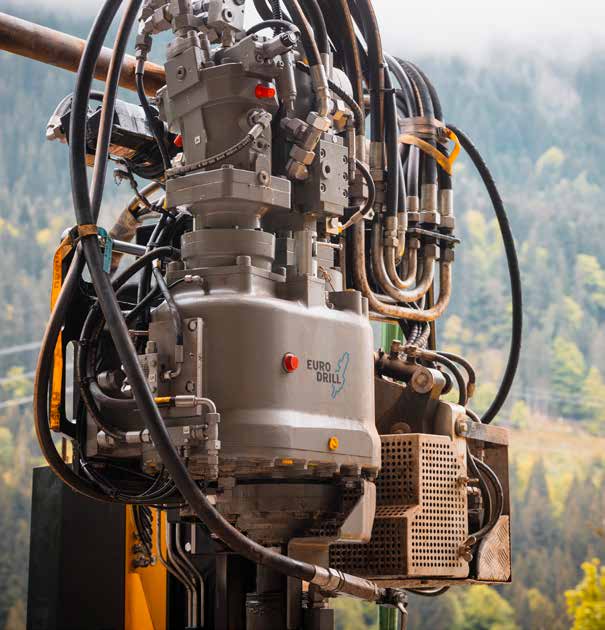

EINDRÜCKE VOM EINSATZ
