X-SERIE
RH8X

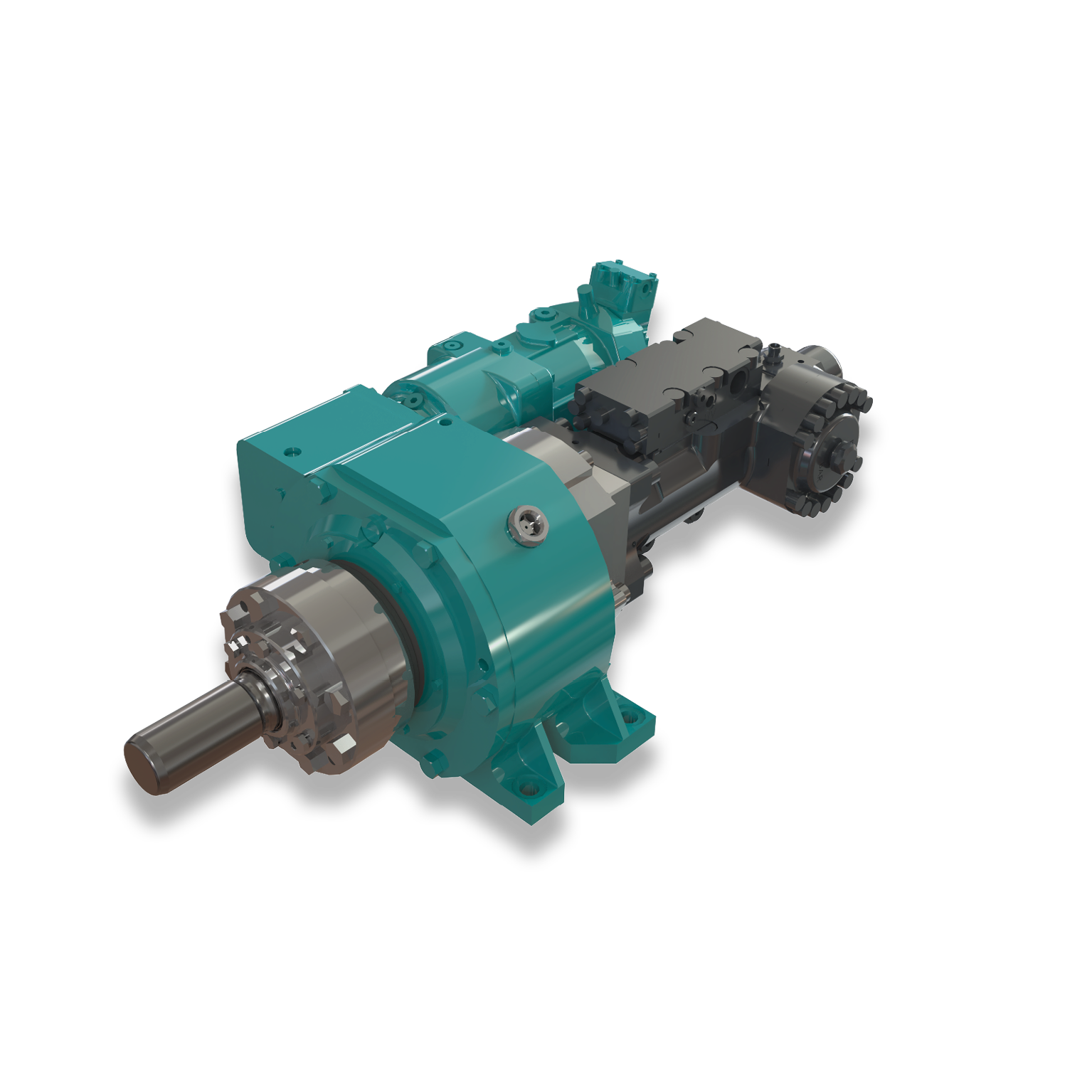

Der RH8X ist ein hydraulischer Bohrantrieb der X-Serie. Wechselbare Anbausätze stellen ihn zwischen Drehantrieb und Bohrhammer um. Diese Baugröße ist auf die gängigen Trägergeräte abgestimmt.
RH8X
ÜBERSICHT
| GEWICHT | 160 – 300 kg |
| ZUGKRAFT | 130 kN |
| DREHMOMENT | bis zu 8,35 kNm |
| DREHZAHL | bis zu 195 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2800 min⁻¹ |
TECHNISCHE DATEN
Variable C-Motoren · Drehantrieb RH8X
Einstufen - Motor · Drehantrieb
| Motor Typ | 95 | 96 | 97 |
|---|---|---|---|
| GANG | 1 | 1 | 1 |
| DREHMOMENT · kNm | 3.45 | 4.35 | 5.5 |
| DREHZAHL · min⁻¹ | 138 | 110 | 86 |
| p = 250 bar · Q = 120 l/min | |||
Option Schlagwerk
| Typ | 20 | 4 |
|---|---|---|
| ARBEITSDRUCK · bar | 160 – 200 | 160 – 200 |
| ÖLMENGE · l/min | 40 – 55 | 80 – 95 |
| EINZELSCHLAGENERGIE · Nm | … 320 | … 550 |
| SCHLAGFREQUENZ · min⁻¹ | … 2500 | … 2800 |
Einsteckenden
| R32, 38, 51, T45 & T76 |
| H55, H64 & C64 LH / RH |
Weitere Einsteckenden auf Anfrage
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische oder elektrische Schaltung |
| Montageplatten |
| Spülköpfe 2“ & 3“ |
| Schockabsorber |
| Floating Spindel |
| Schlagwerk Typ 20 oder 4 |

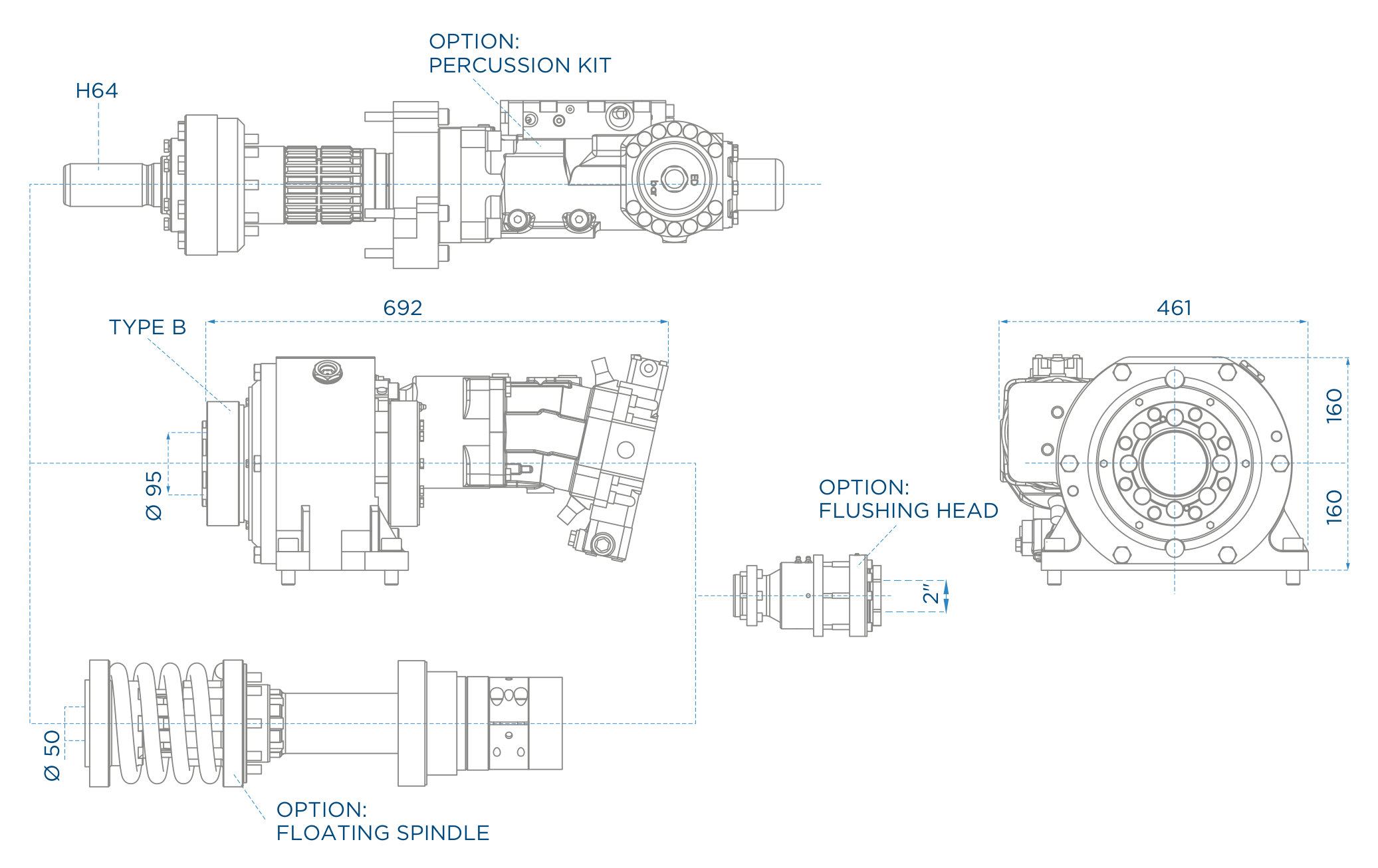

MAßZEICHNUNG
