X-SERIE
RH16X

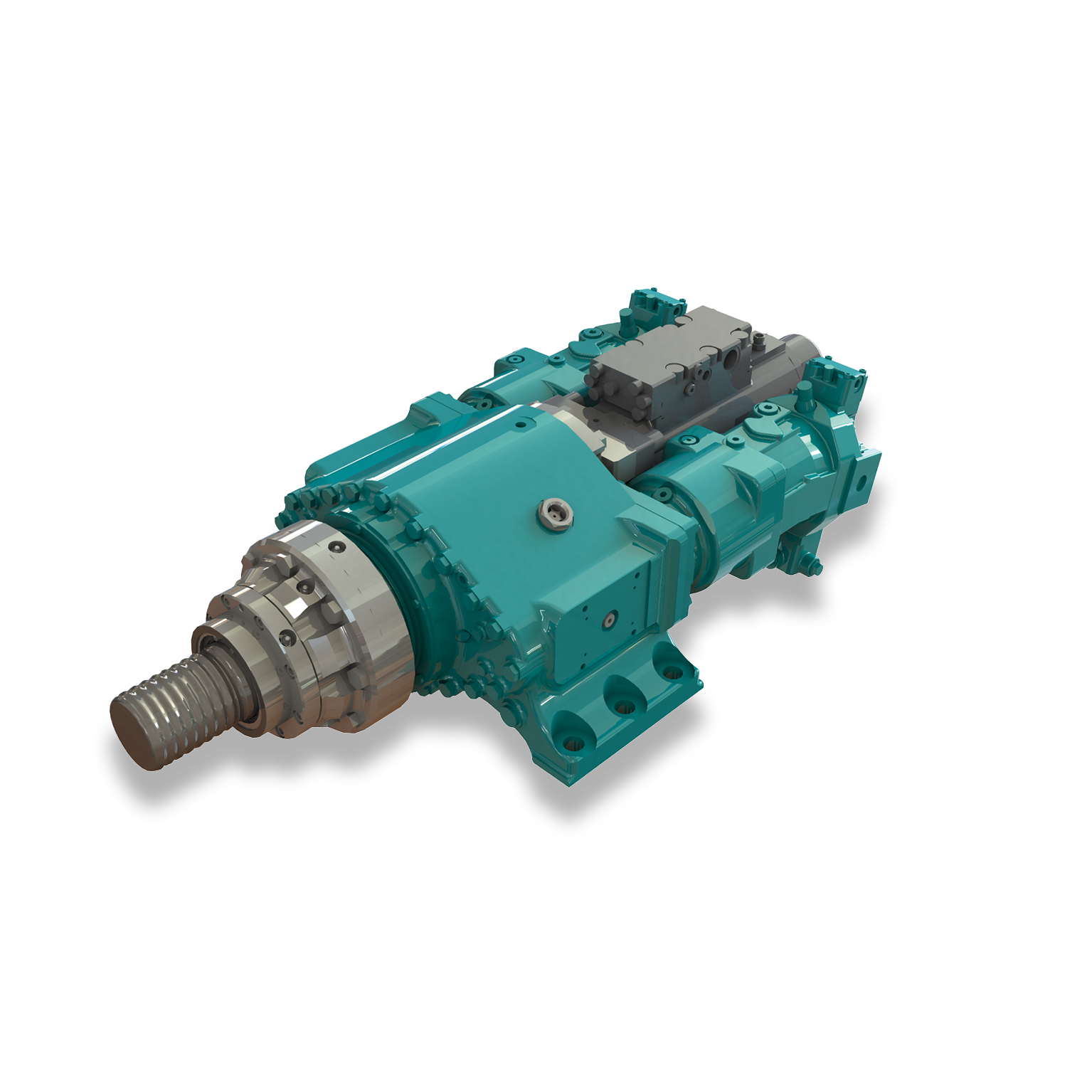

Der RH16X ist ein hydraulischer Bohrantrieb der X-Serie. Wechselbare Anbausätze stellen ihn zwischen Drehantrieb und Bohrhammer um. Diese Baugröße ist auf die gängigen Trägergeräte abgestimmt.
RH16X
Standardausführung mit C-Motoren
ÜBERSICHT
| GEWICHT | 290 – 430 kg |
| ZUGKRAFT | 180 kN |
| DREHMOMENT | bis zu 16,2 kNm |
| DREHZAHL | bis zu 250 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2600 min⁻¹ |
TECHNISCHE DATEN

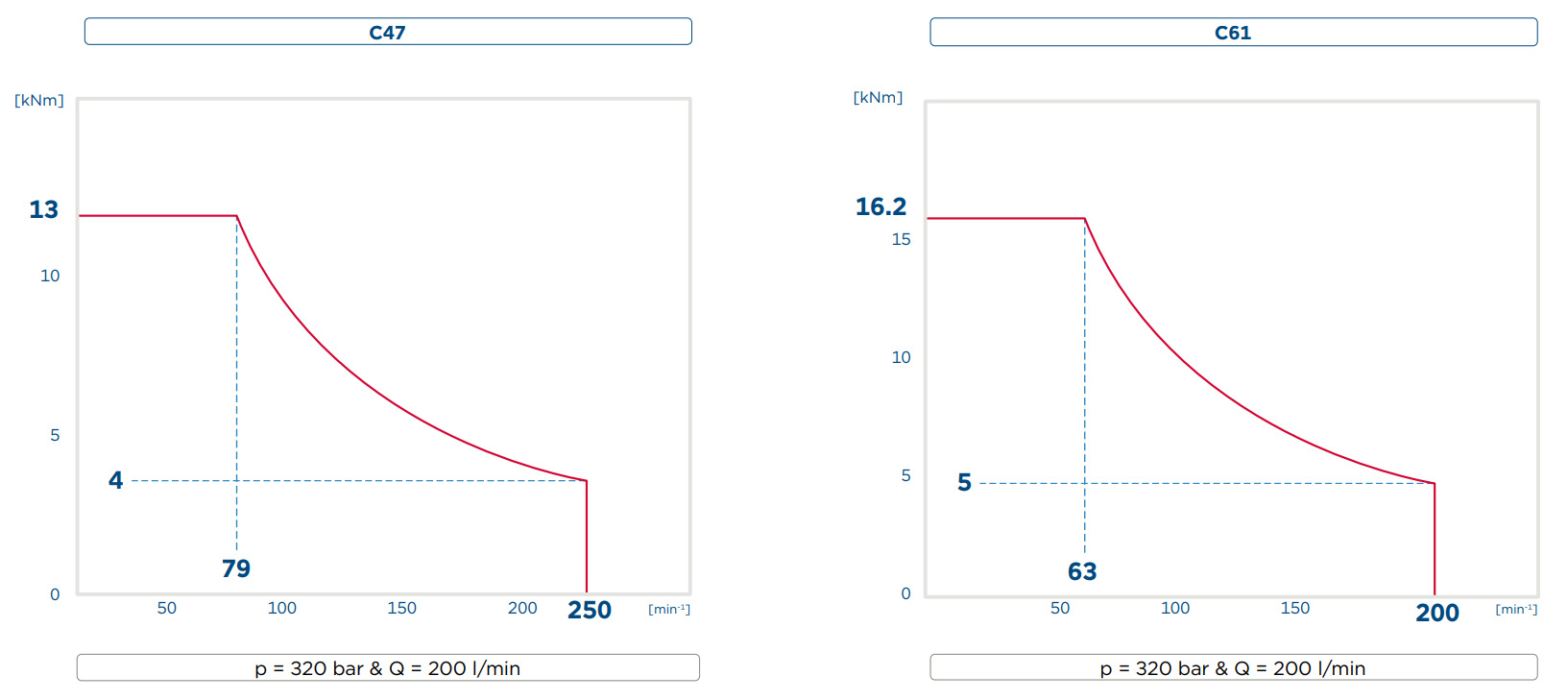

Variable C-Motoren · Drehantrieb RH16X
Schlagwerk
| Typ | 5 |
|---|---|
| ARBEITSDRUCK · bar | 160 – 200 |
| ÖLMENGE · l/min | 90 – 105 |
| EINZELSCHLAGENERGIE · Nm | … 720 |
| SCHLAGFREQUENZ · min⁻¹ | … 2600 |
Einsteckenden
| H90 & H92 LH / RH |
Weitere Einsteckenden auf Anfrage
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische oder elektrische Schaltung |
| Montageplatten |
| Spülköpfe 2“ & 3“ |
| Floating Spindel |
| Schlagwerk Typ 5 |

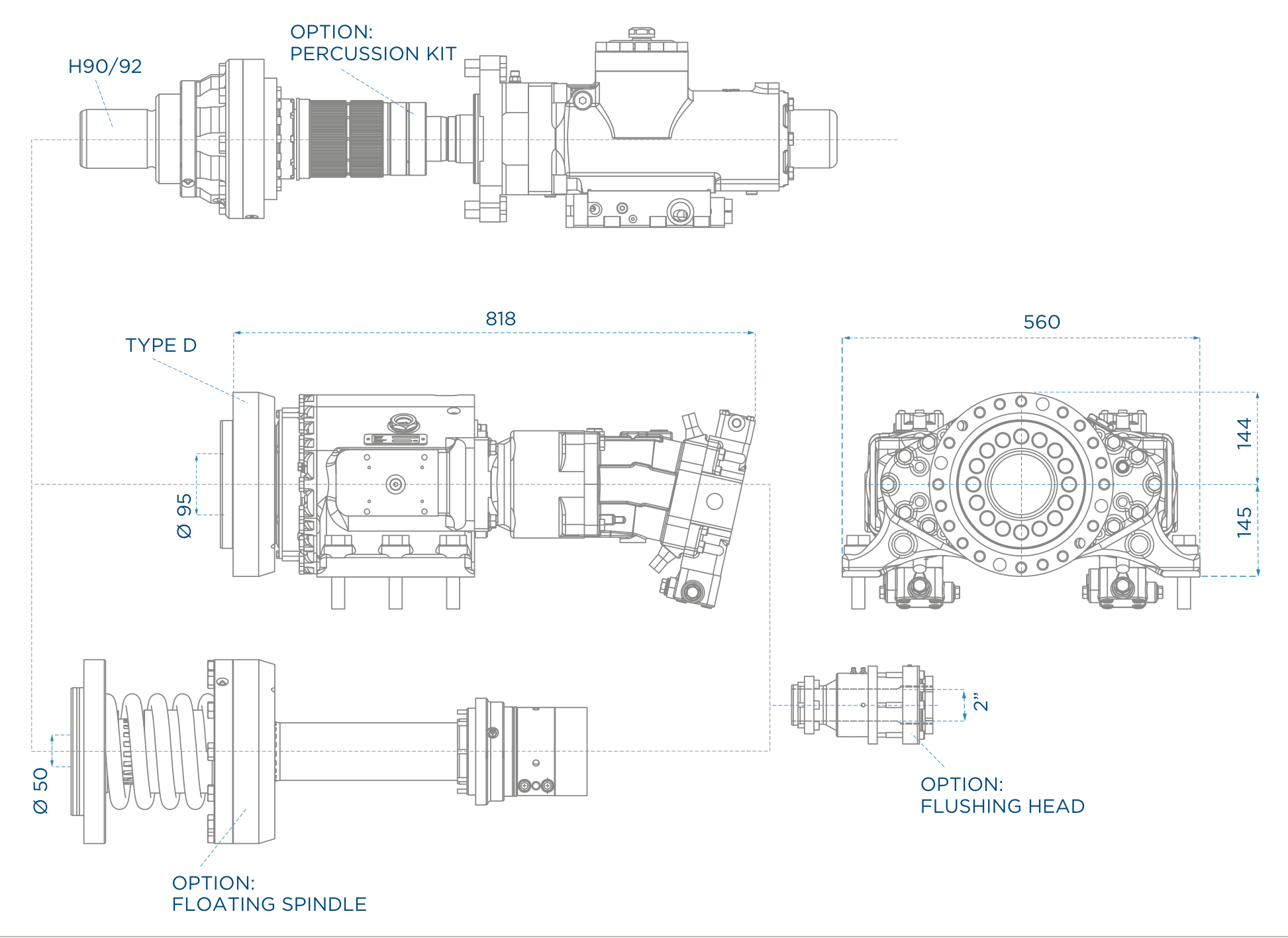

MAßZEICHNUNG

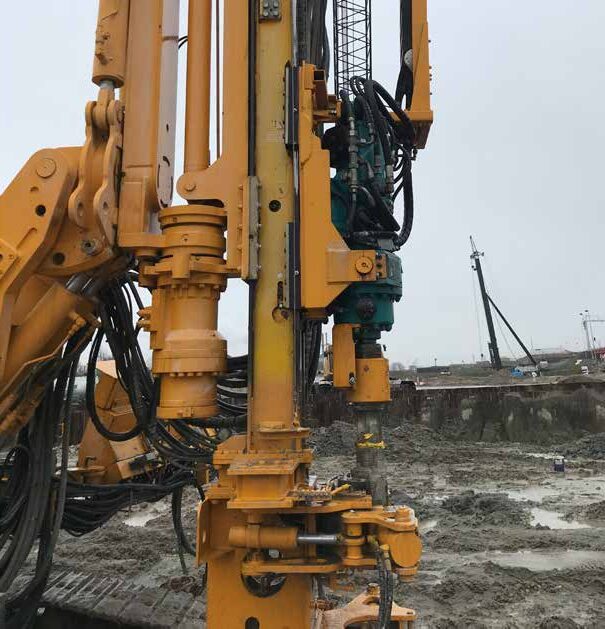

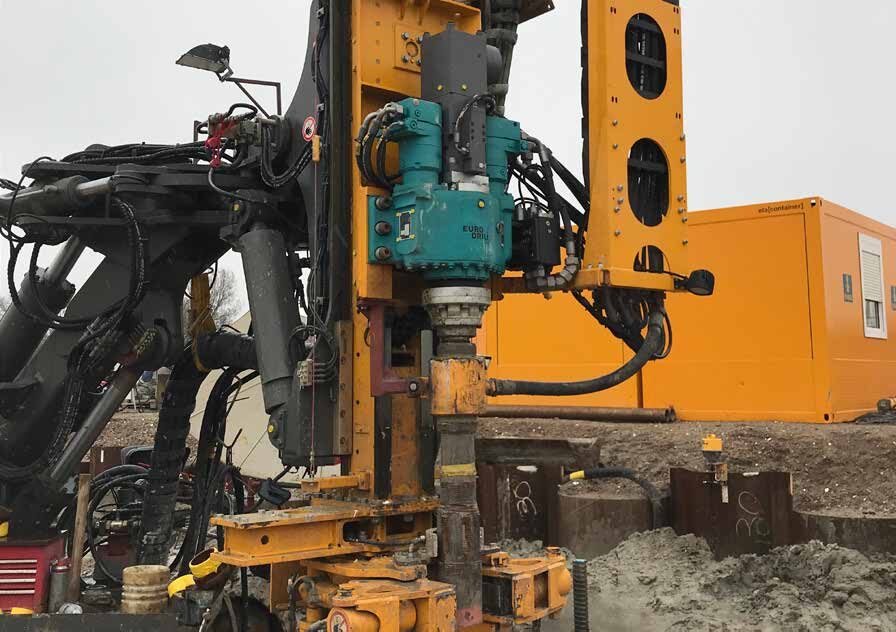

EINDRÜCKE VOM EINSATZ
