X-SERIE
RH6X

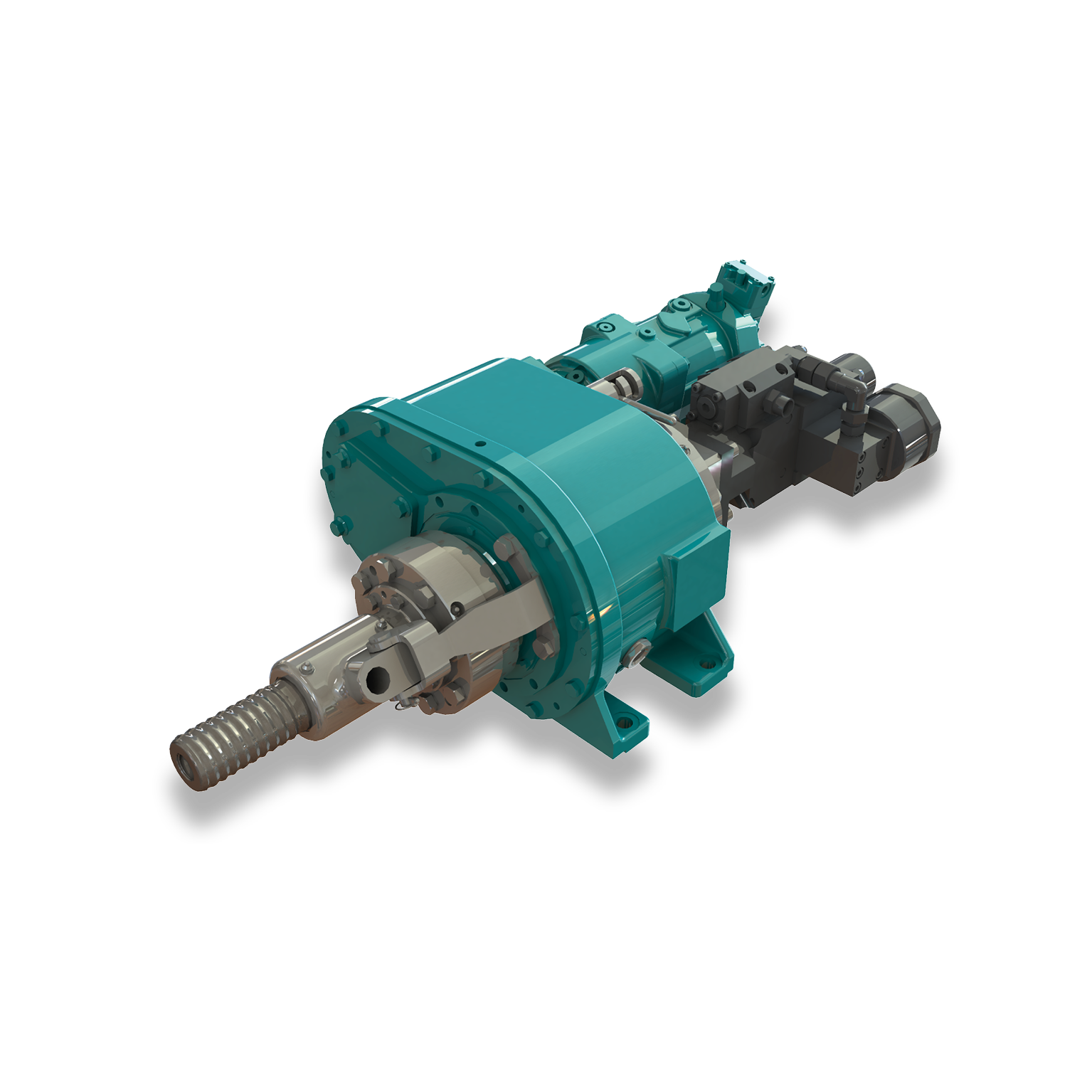

Der RH6X ist ein hydraulischer Bohrantrieb der X-Serie. Wechselbare Anbausätze stellen ihn zwischen Drehantrieb und Bohrhammer um. Diese Baugröße ist auf die gängigen Trägergeräte abgestimmt.
RH6X
Mehr als 750 min⁻¹
ÜBERSICHT
| GEWICHT | 180 – 310 kg |
| ZUGKRAFT | 100 kN |
| DREHMOMENT | bis zu 6,6 kNm |
| DREHZAHL | bis zu 762 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2500 min⁻¹ |
TECHNISCHE DATEN
Standard Motoren · Drehantrieb RH6X
| Motor Typ | 102 | 102 | 102 | 102 | 103 | 103 | 103 | 103 | 105 | 105 | 105 | 105 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GANG | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| DREHMOMENT · kNm | 3.45 | 1.72 | 0.84 | 0.42 | 4.42 | 2.21 | 1.06 | 0.53 | 6.6 | 3.3 | 1.6 | 0.8 |
| DREHZAHL · min⁻¹ | 92 | 185 | 381 | 762 | 72 | 144 | 298 | 596 | 47 | 94 | 195 | 390 |

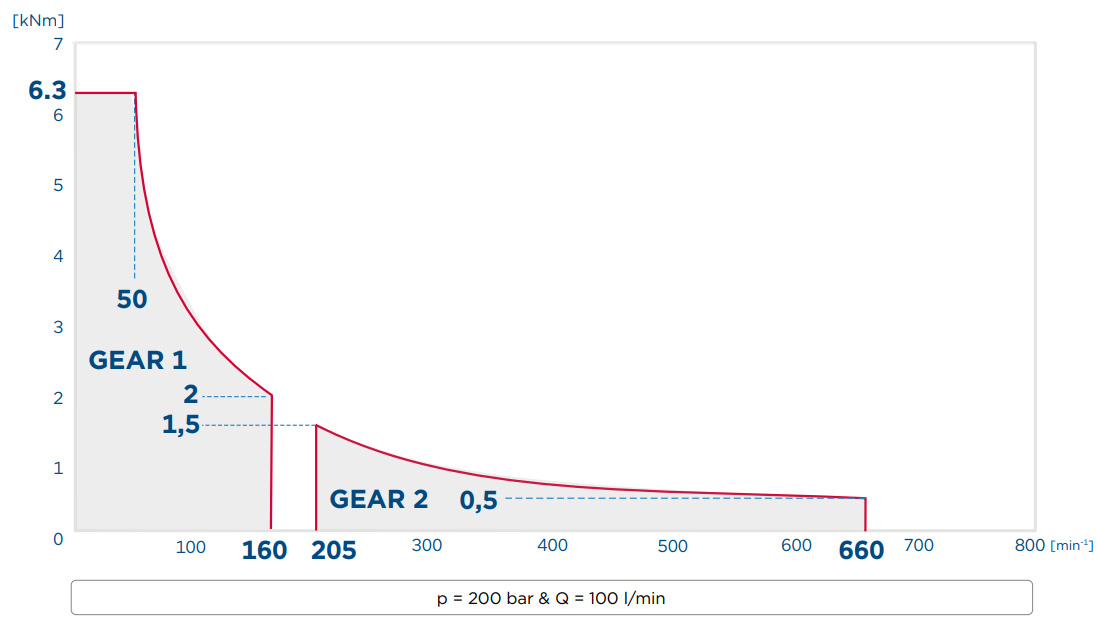

| p = 200 bar · Q = 100 l/min | ||||||||||||
C61 Motor
Option Schlagwerk
| Typ | 20 |
|---|---|
| ARBEITSDRUCK · bar | 160 – 200 |
| ÖLMENGE · l/min | 40 – 55 |
| EINZELSCHLAGENERGIE · Nm | … 320 |
| SCHLAGFREQUENZ · min⁻¹ | … 2500 |
Einsteckenden
| H64 LH / RH |
| H66 RH / R38 LH |
Weitere Einsteckenden auf Anfrage
Abtriebswellen
| Flanschverbindung |
Weitere Verbindungen auf Anfrage
Optionen
| Hydraulische, elektrische oder manuelle Schaltung |
| Montageplatten |
| Spülkopf 2“ |
| Schockabsorber |
| Floating Spindel |
| Schlagwerk Typ 20 |

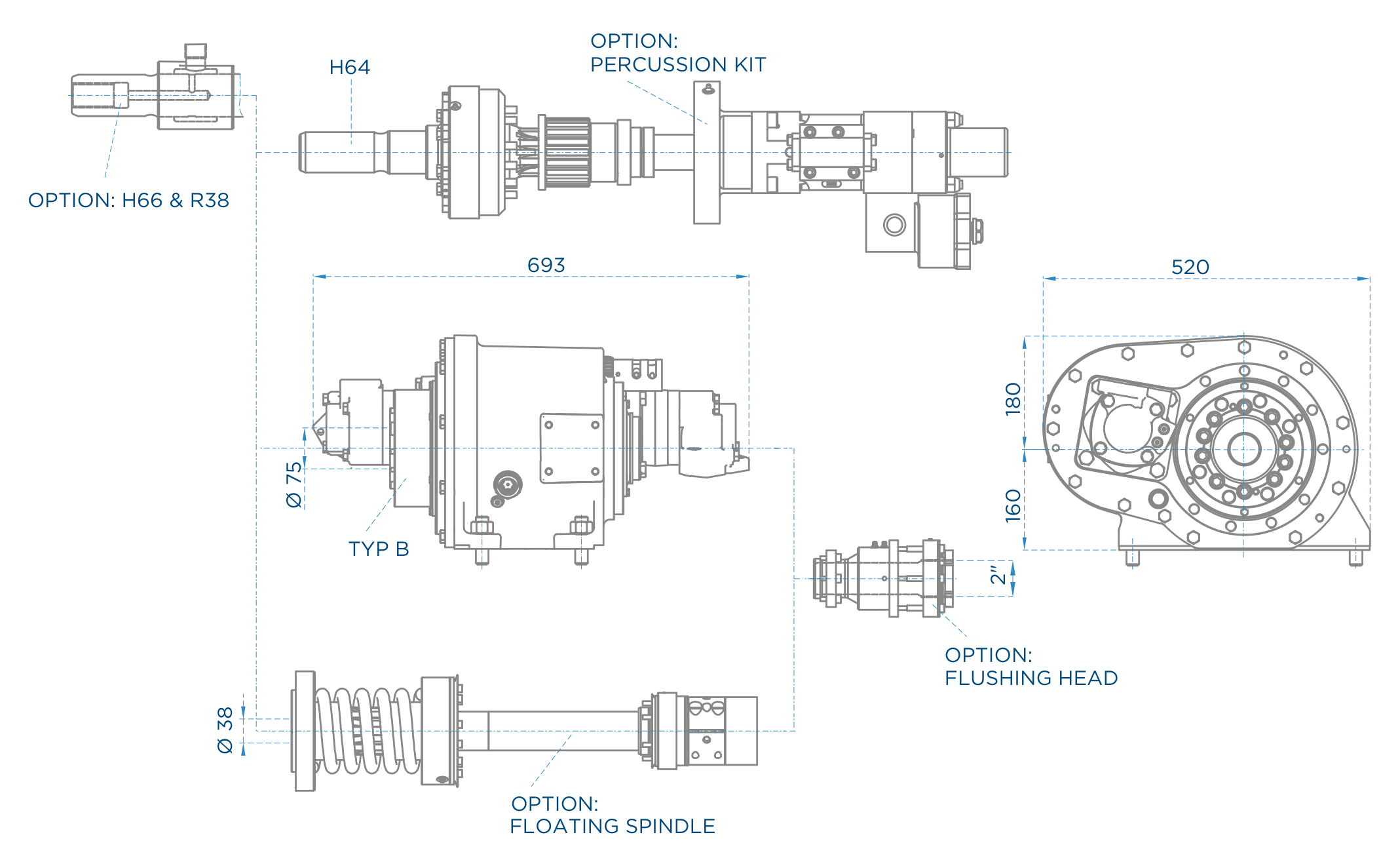

MAßZEICHNUNG

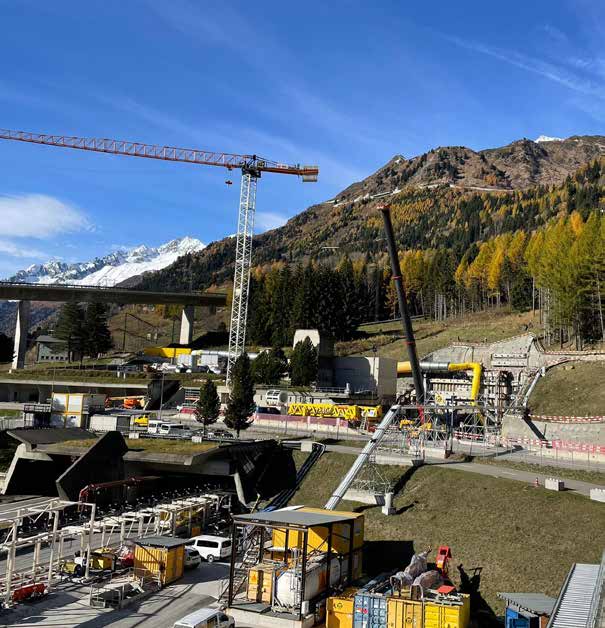

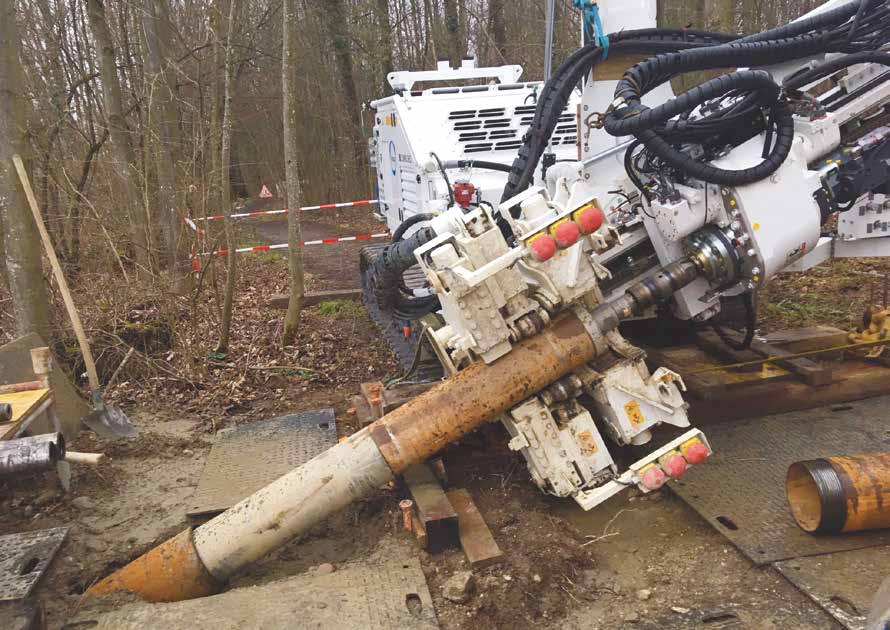

EINDRÜCKE VOM EINSATZ
