DOPPELKOPF
DH12

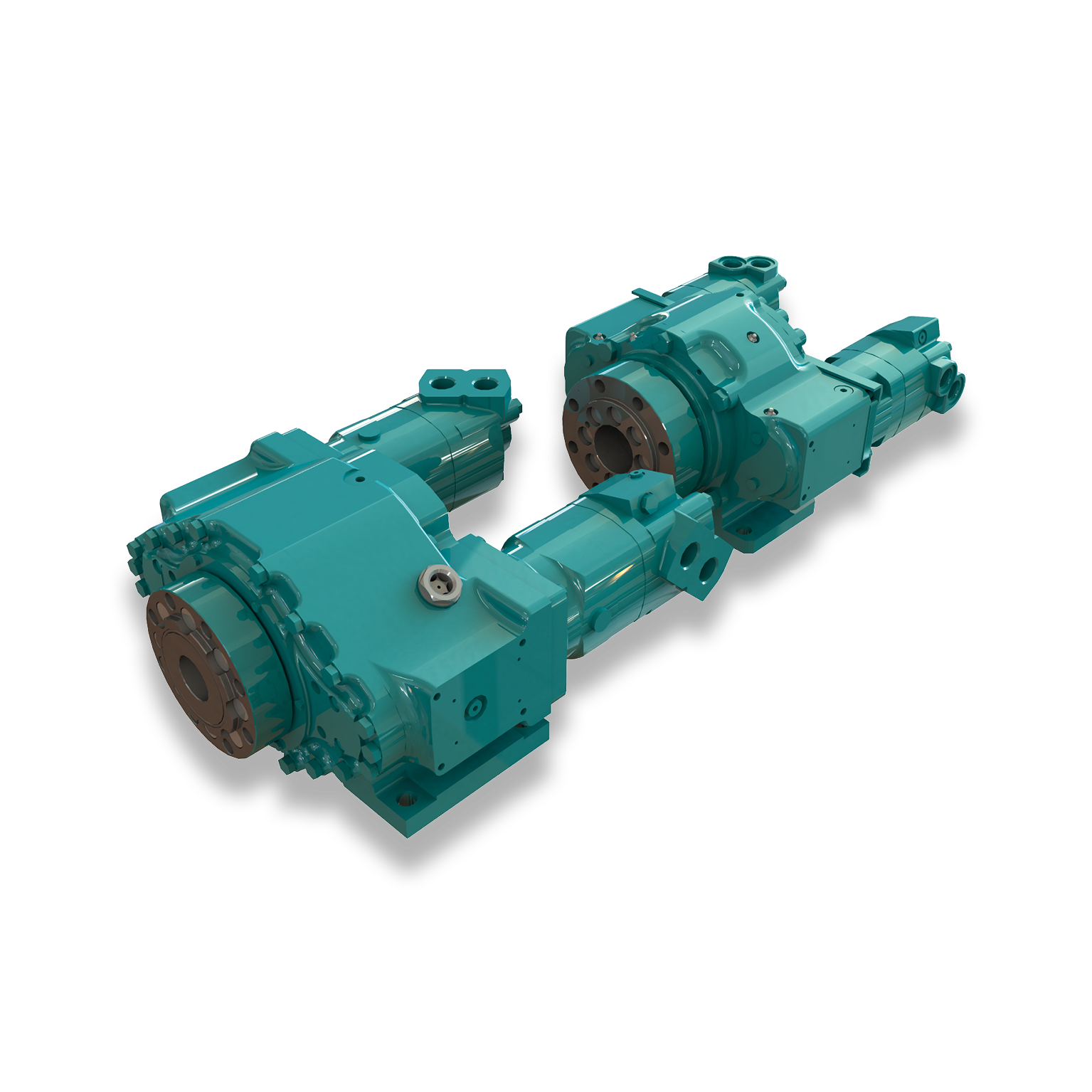

Das DH12 ist ein Doppelkopf-System: zwei Getriebe treiben Verrohrung und Innengestänge unabhängig voneinander an. Diese Baugröße ist auf die gängigen Trägergeräte abgestimmt.
DH12
X-Serie integriert
ÜBERSICHT
| GEWICHT | 325 – 405 kg |
| ZUGKRAFT | 130 kN |
| DREHMOMENT | bis zu 12,2 kNm |
| DREHZAHL | bis zu 192 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2500 min⁻¹ |
TECHNISCHE DATEN
Getriebe 1 / Rohr RH12X
| Motor Typ | 96 | 96 | 97 | 97 |
|---|---|---|---|---|
| GANG | 1 | 2 | 1 | 2 |
| DREHMOMENT · kNm | 9.6 | 4.8 | 12.2 | 6.1 |
| DREHZAHL · min⁻¹ | 48 | 96 | 38 | 76 |
| p = 250 bar · Q = 120 l/min | ||||
Getriebe 2 / Innengestänge RH4X
| Motor Typ | 103 | 103 | 105 | 105 |
|---|---|---|---|---|
| GANG | 1 | 2 | 1 | 2 |
| DREHMOMENT · kNm | 3.3 | 1.65 | 5 | 2.5 |
| DREHZAHL · min⁻¹ | 96 | 192 | 64 | 128 |
| p = 200 bar · Q = 100 l/min | ||||
Option Schlagwerk
| Typ | 20 |
|---|---|
| ARBEITSDRUCK · bar | 160 – 200 |
| ÖLMENGE · l/min | 40 – 55 |
| EINZELSCHLAGENERGIE · Nm | … 320 |
| SCHLAGFREQUENZ · min⁻¹ | … 2500 |
Optionen
| Hydraulische, elektrische oder manuelle Schaltung |
| Montageplatten |
| Floating Spindel |
| Schlagwerk Typ 20 |
| Bohrzubehör |

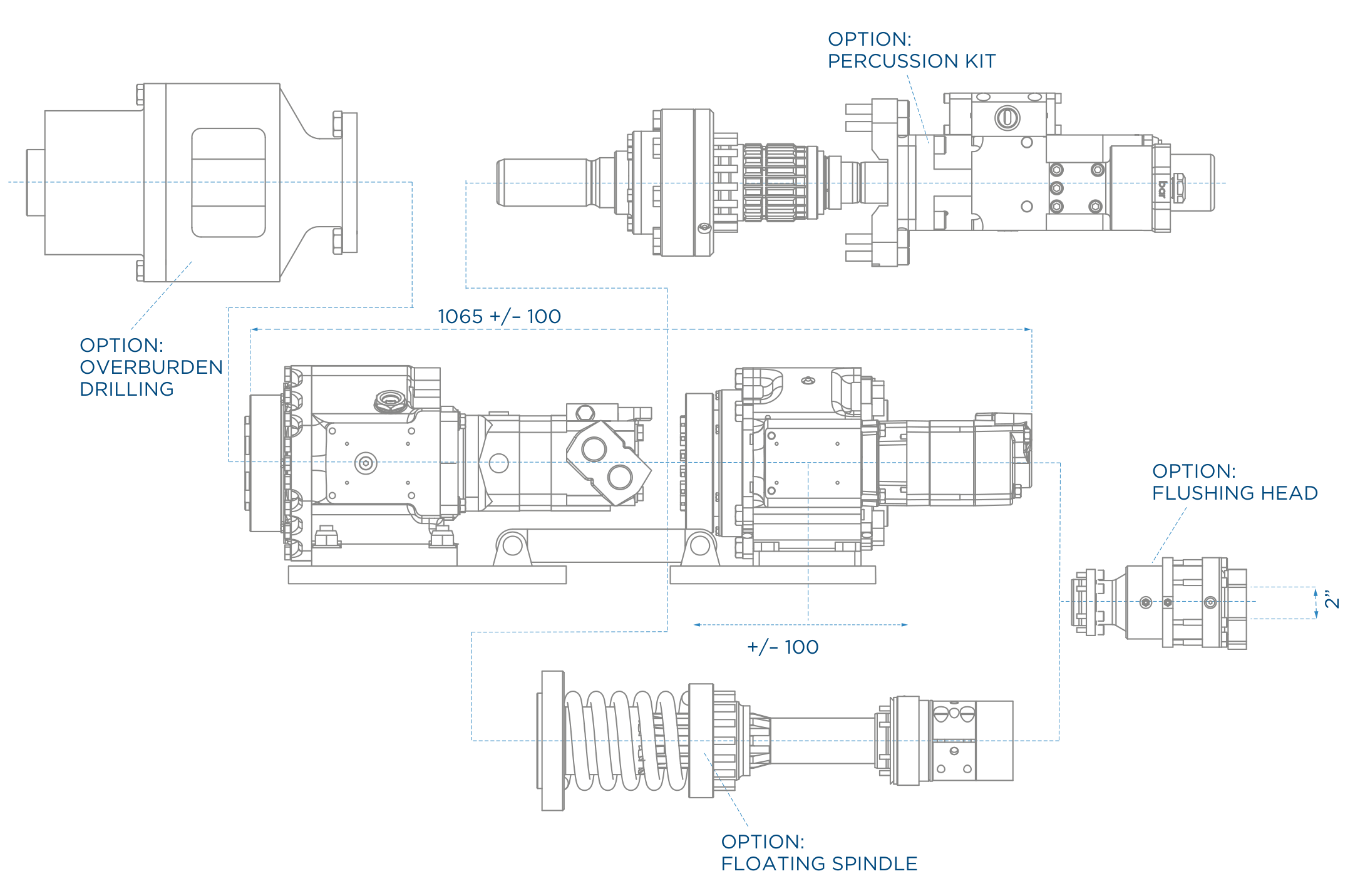

MAßZEICHNUNG

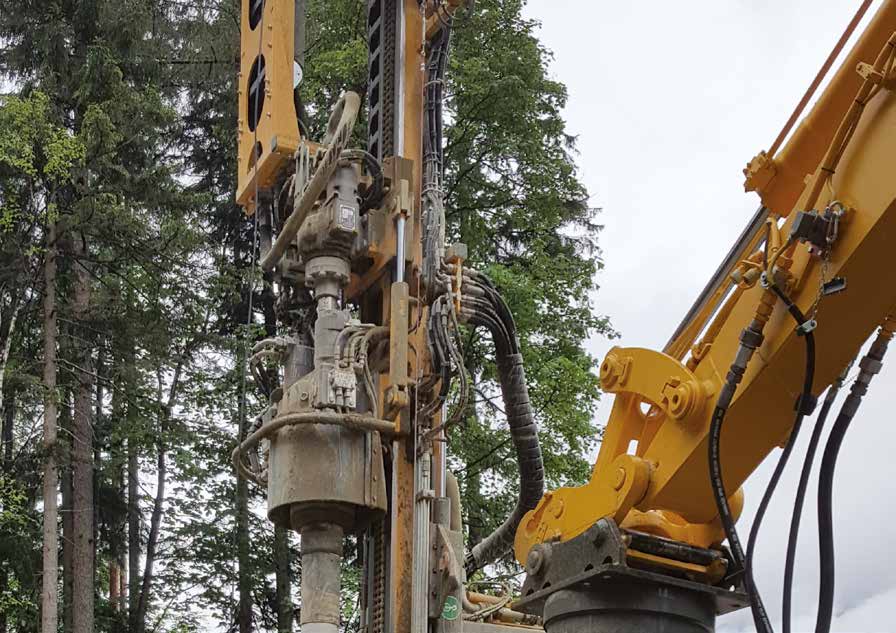

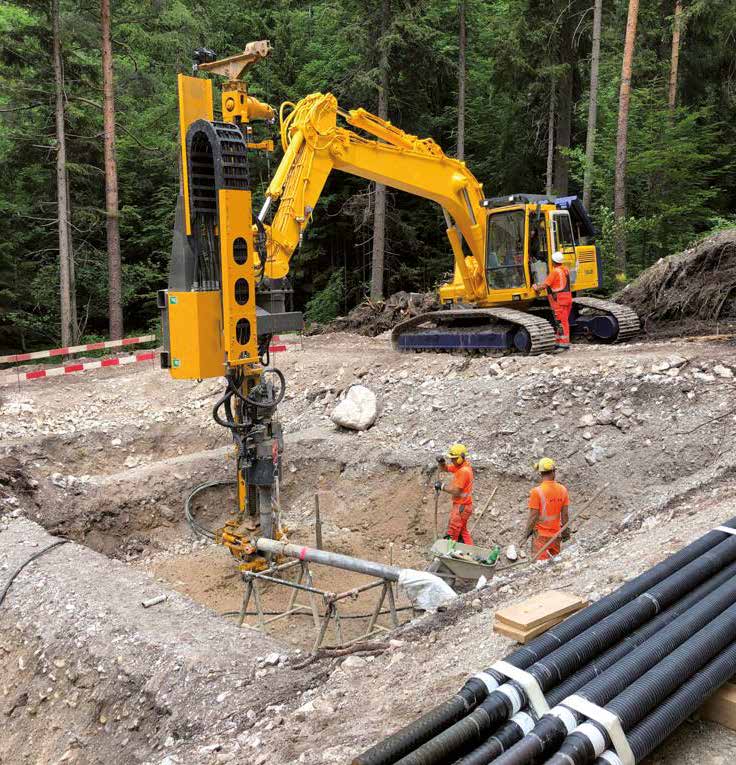

EINDRÜCKE VOM EINSATZ
