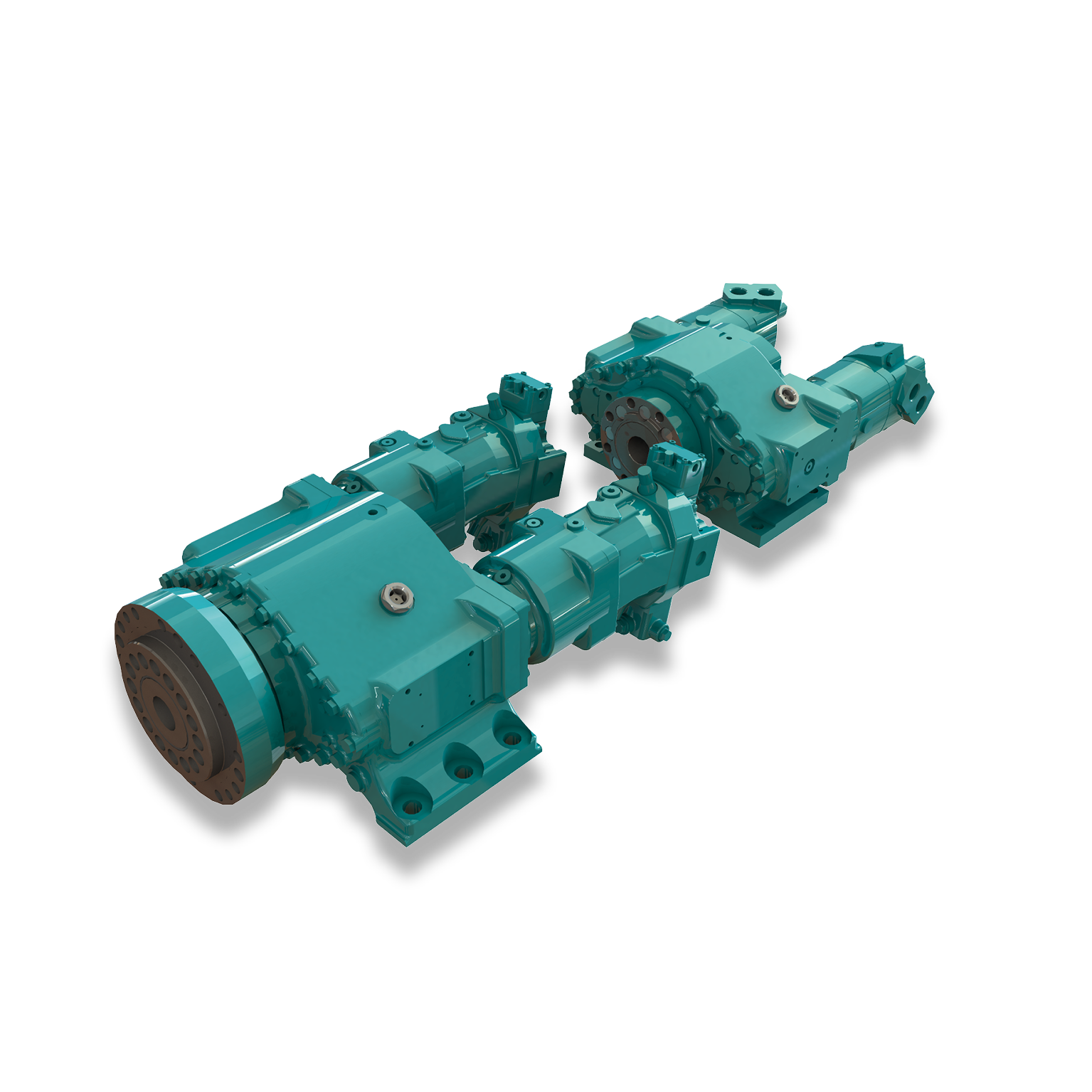

DOPPELKOPF
DH16
Das DH16 ist ein Doppelkopf-System: zwei Getriebe treiben Verrohrung und Innengestänge unabhängig voneinander an. Diese Baugröße ist für hohe Drehmomente und große Bohrdurchmesser ausgelegt.
DH16
X-Serie integriert
ÜBERSICHT
| GEWICHT | 495 – 600 kg |
| ZUGKRAFT | 180 kN |

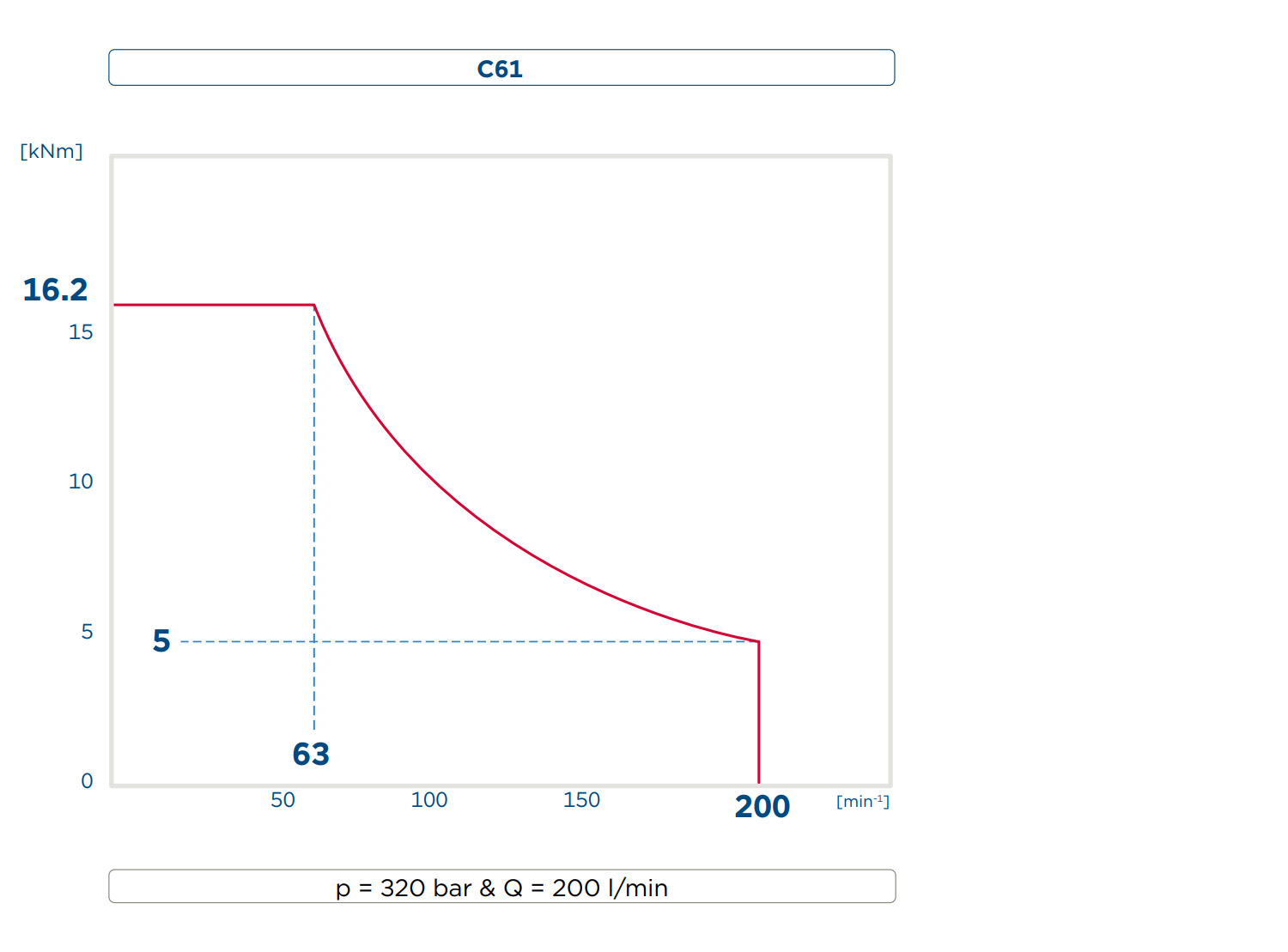

| DREHMOMENT | bis zu 16,2 kNm |
| DREHZAHL | bis zu 200 min⁻¹ |
| SCHLAGFREQUENZ | bis zu 2800 min⁻¹ |
TECHNISCHE DATEN
Variable C-Motoren · Getriebe 1 / Rohr · Drehantrieb RH16X
Standard Motoren · Getriebe 2 / Innengestänge RH12X
| Motor Typ | 96 | 96 | 97 | 97 |
|---|---|---|---|---|
| Gang | 1 | 2 | 1 | 2 |
| Drehmoment · kNm | 9.6 | 4.8 | 12.2 | 6.1 |
| Drehzahl · min⁻¹ | 48 | 96 | 38 | 76 |
| p = 250 bar & Q = 120 l/min | ||||
Option Schlagwerk
| Typ | 4 |
|---|---|
| ARBEITSDRUCK · bar | 160 – 200 |
| ÖLMENGE · l/min | 80 – 95 |
| EINZELSCHLAGENERGIE · Nm | … 550 |
| SCHLAGFREQUENZ · min⁻¹ | … 2800 |
Optionen
| Hydraulische, elektrische oder manuelle Schaltung |
| Montageplatten |
| Preventersystem |
| Floating Spindel |
| Schlagwerk Typ 4 |
| Bohrzubehör |

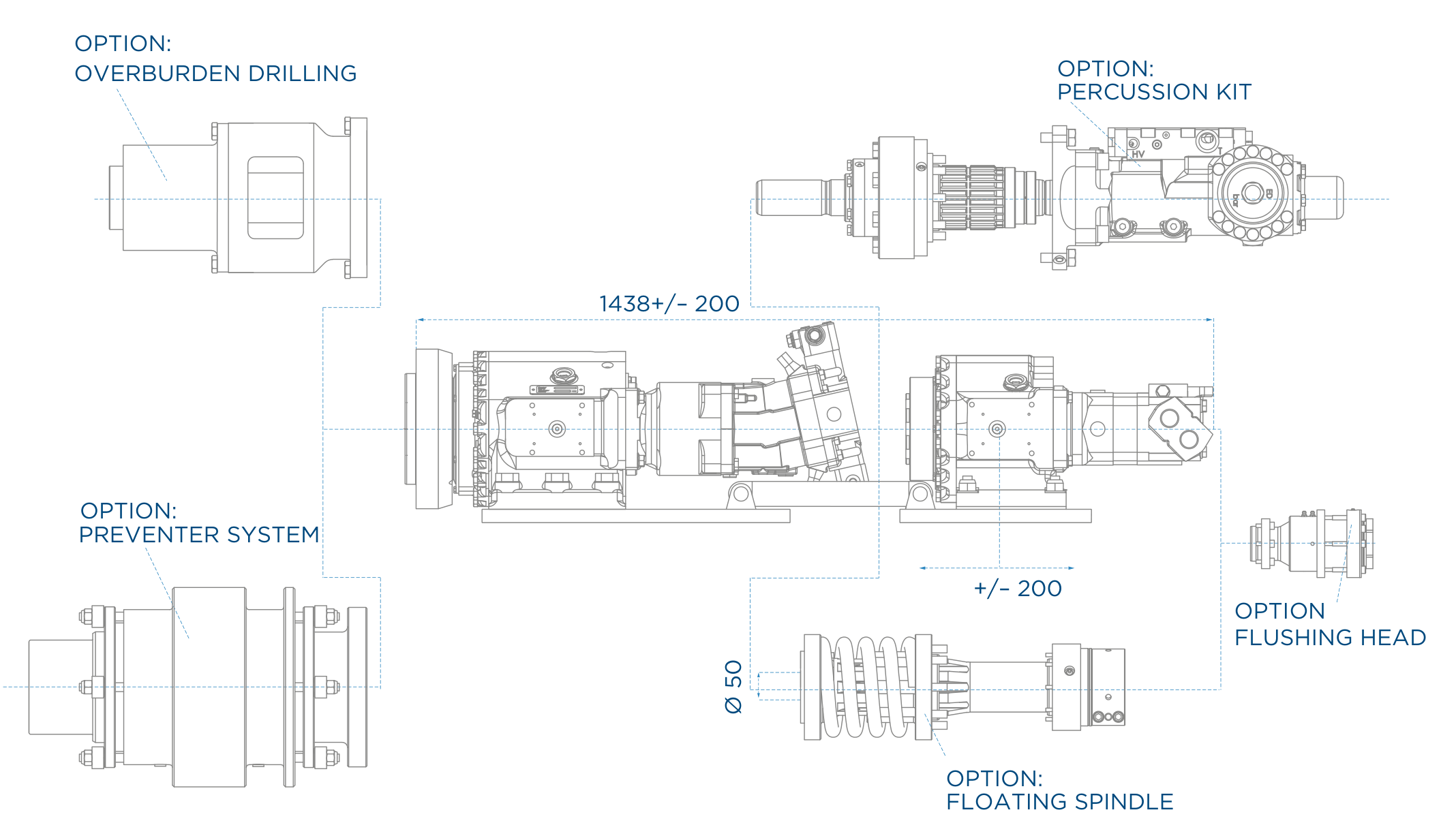

MAßZEICHNUNG

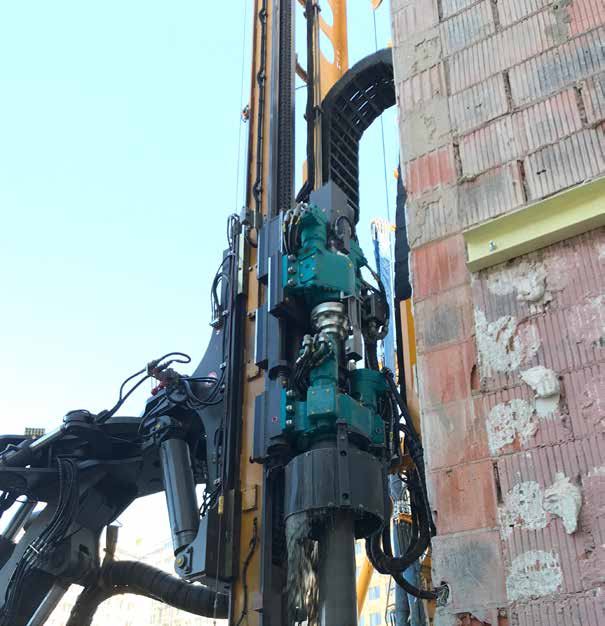

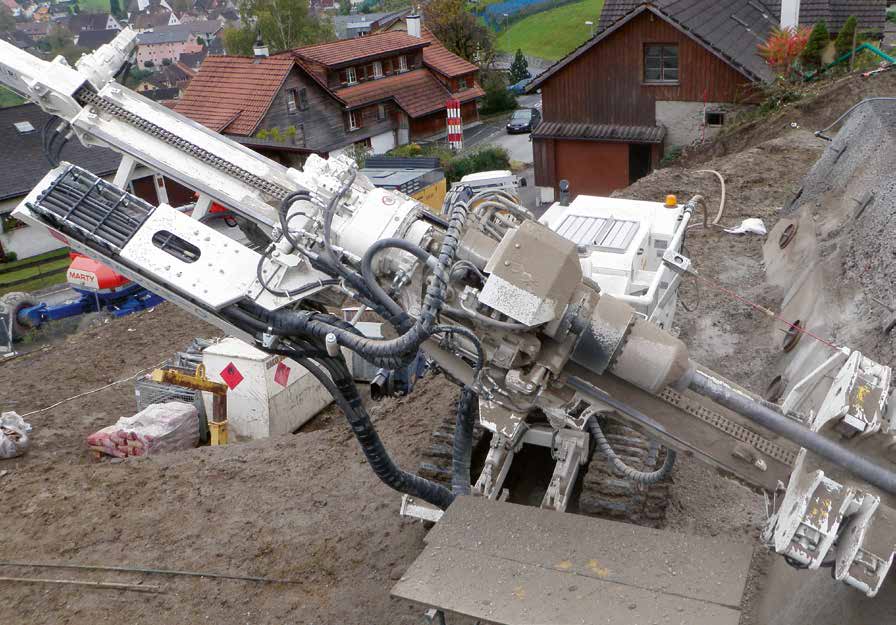

EINDRÜCKE VOM EINSATZ
