DOPPELKOPF

DH32

Das DH32 ist ein Doppelkopf-System: zwei Getriebe treiben Verrohrung und Innengestänge unabhängig voneinander an. Diese Baugröße ist für hohe Drehmomente und große Bohrdurchmesser ausgelegt.

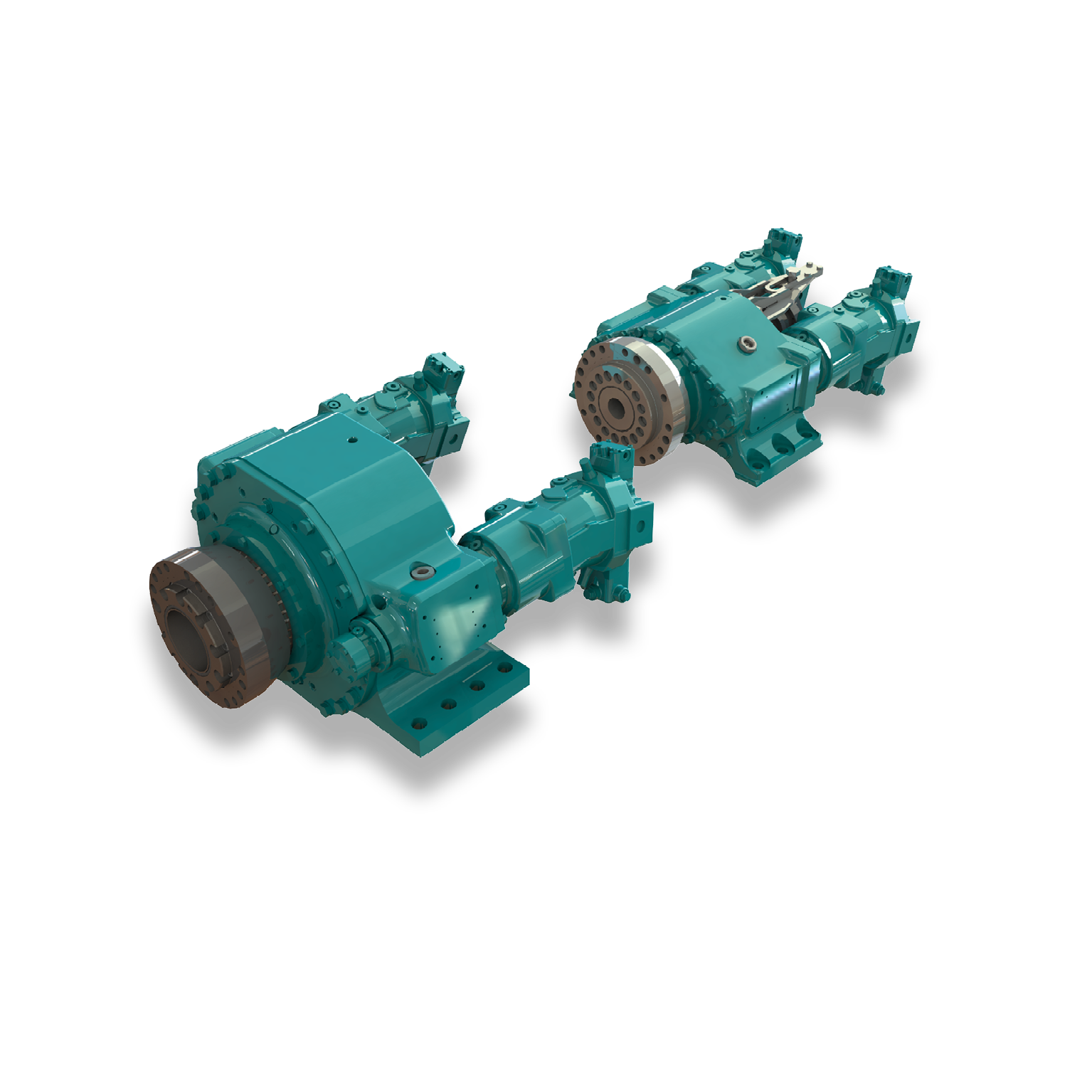

DH32 Bohrantrieb
DH32

Verfügbar mit C-Motoren

ÜBERSICHT
GEWICHT655 – 890 kg
ZUGKRAFT220 kN
DREHMOMENTbis zu 32 kNm
DREHZAHLbis zu 200 min⁻¹
SCHLAGFREQUENZbis zu 2600 min⁻¹
TECHNISCHE DATEN

Getriebe 1 / Rohr · Drehantrieb RH32X

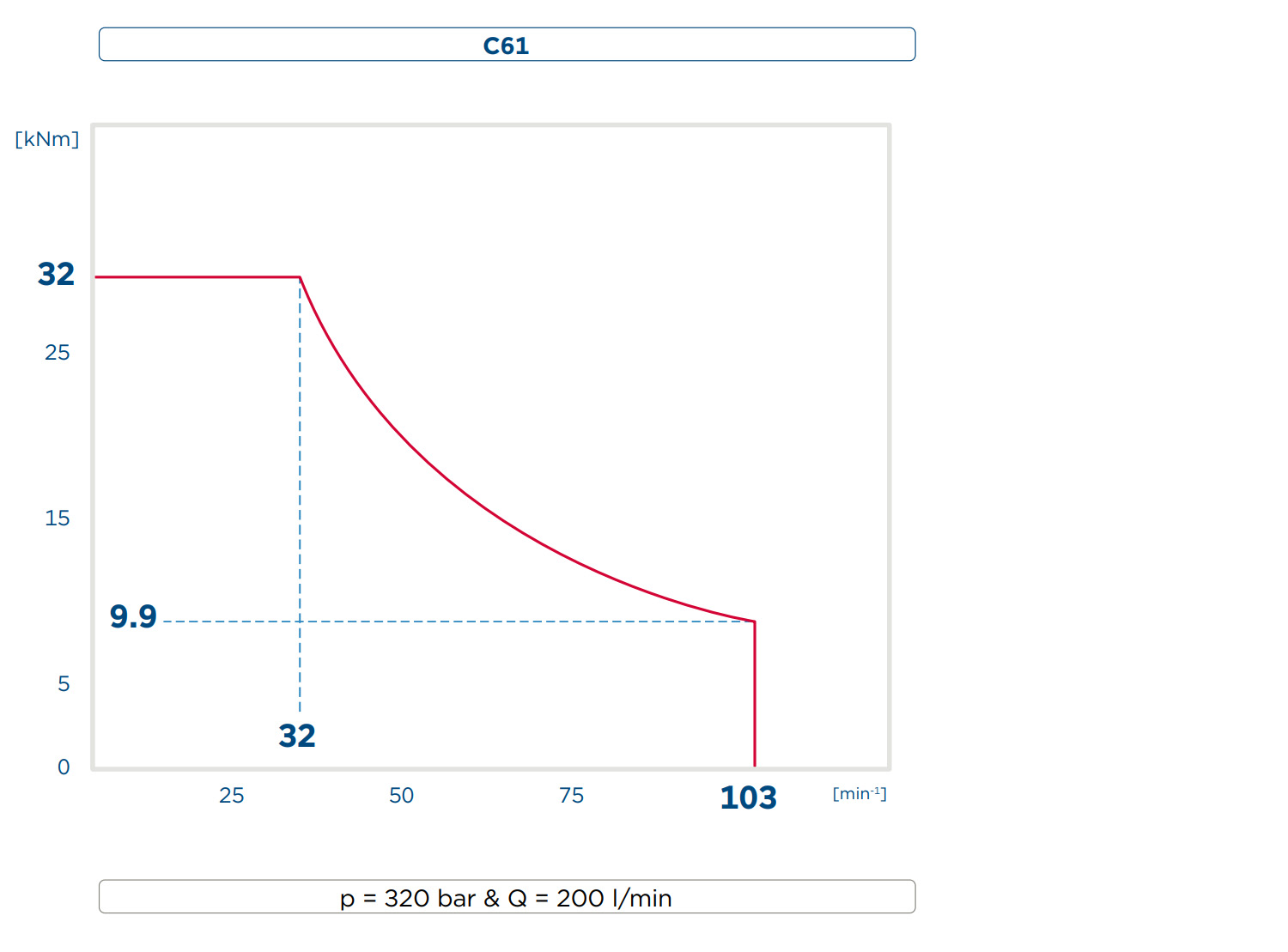

Leistungsdiagramm

Getriebe 2 /Innengestänge · Drehantrieb RH16

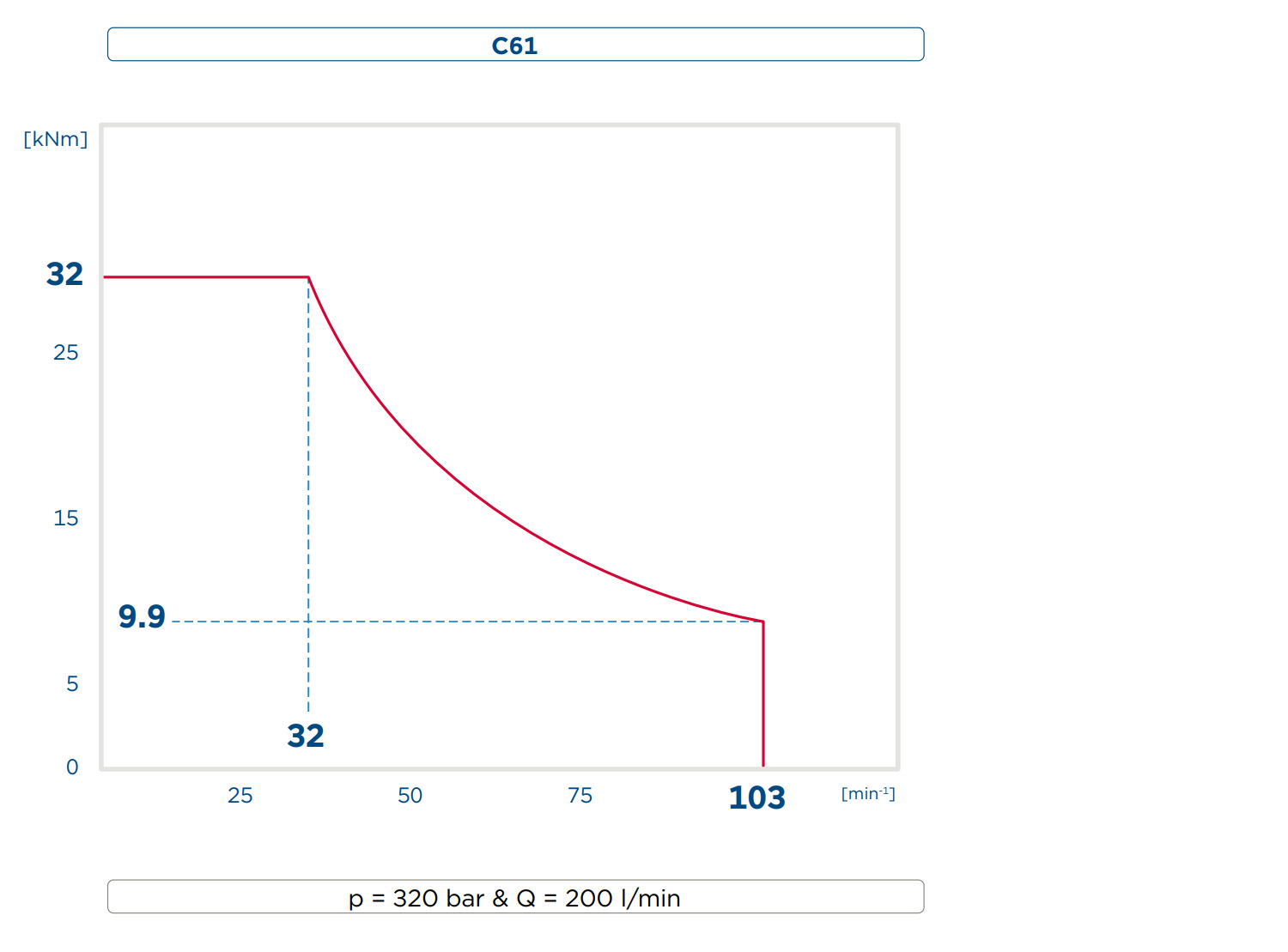

Leistungsdiagramm

Option Schlagwerk

Typ5
ARBEITSDRUCK · bar160 – 200
ÖLMENGE · l/min90 – 105
EINZELSCHLAGENERGIE · Nm… 720
SCHLAGFREQUENZ · min⁻¹… 2600

Optionen

Hydraulische und elektrische
Montageplatten
Preventersystem
Floating Spindel
Schlagwerk Typ 5
Bohrzubehör

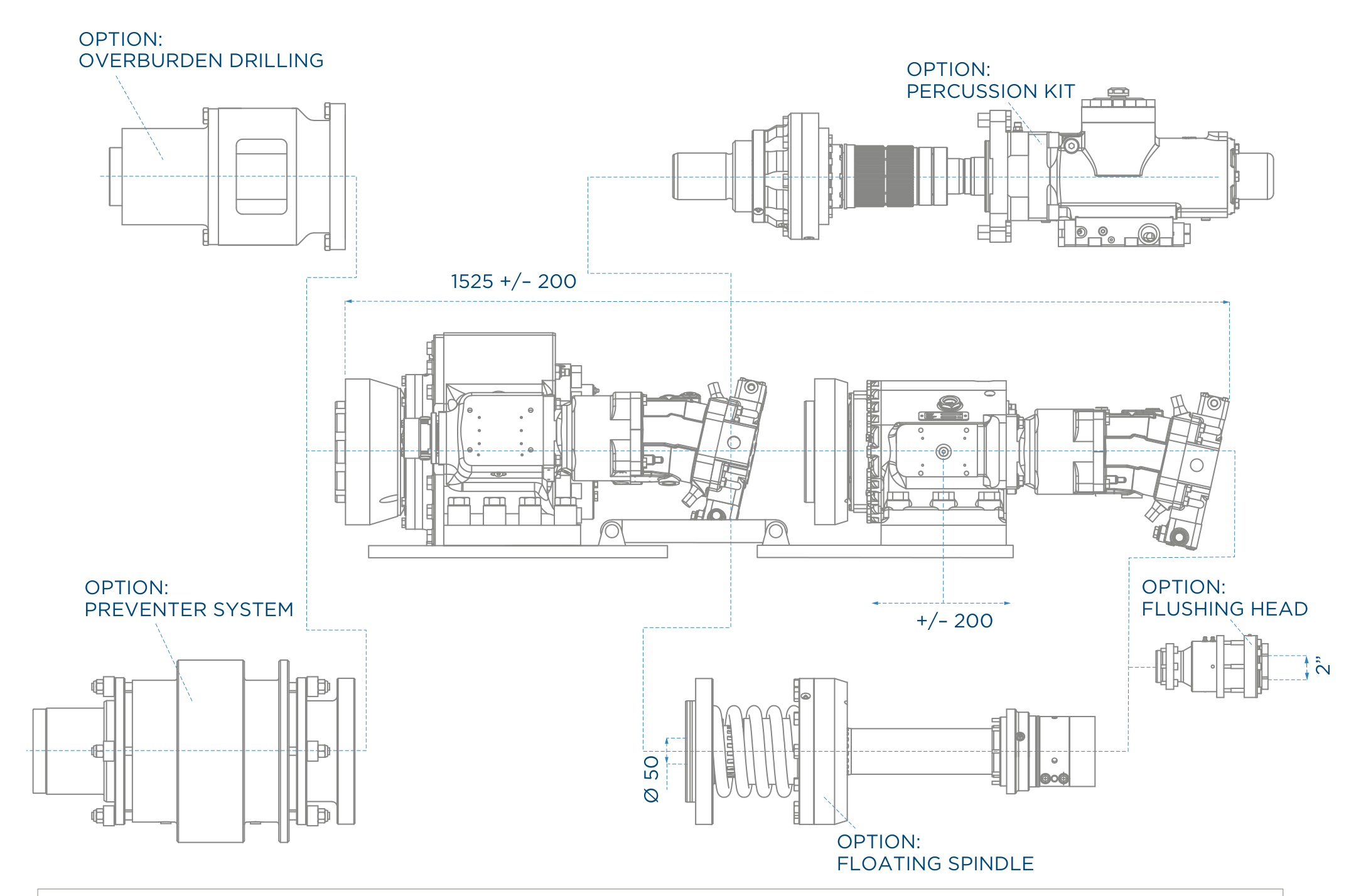

MAßZEICHNUNG
MAßZEICHNUNG DH32
ALLE MAßE IN MM

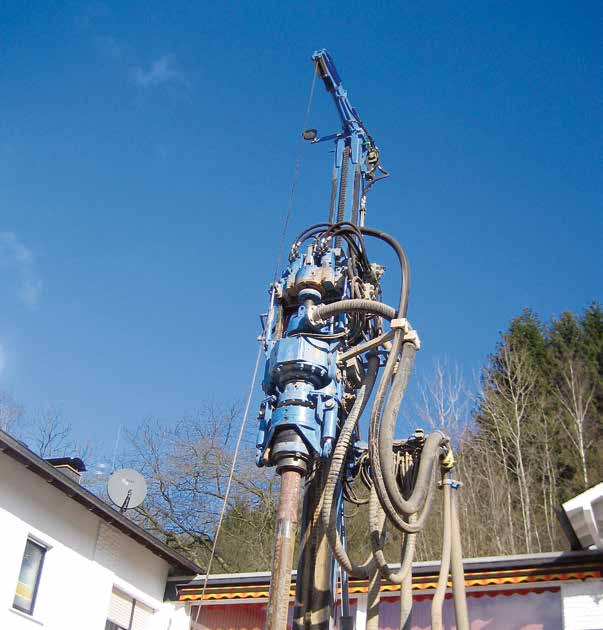

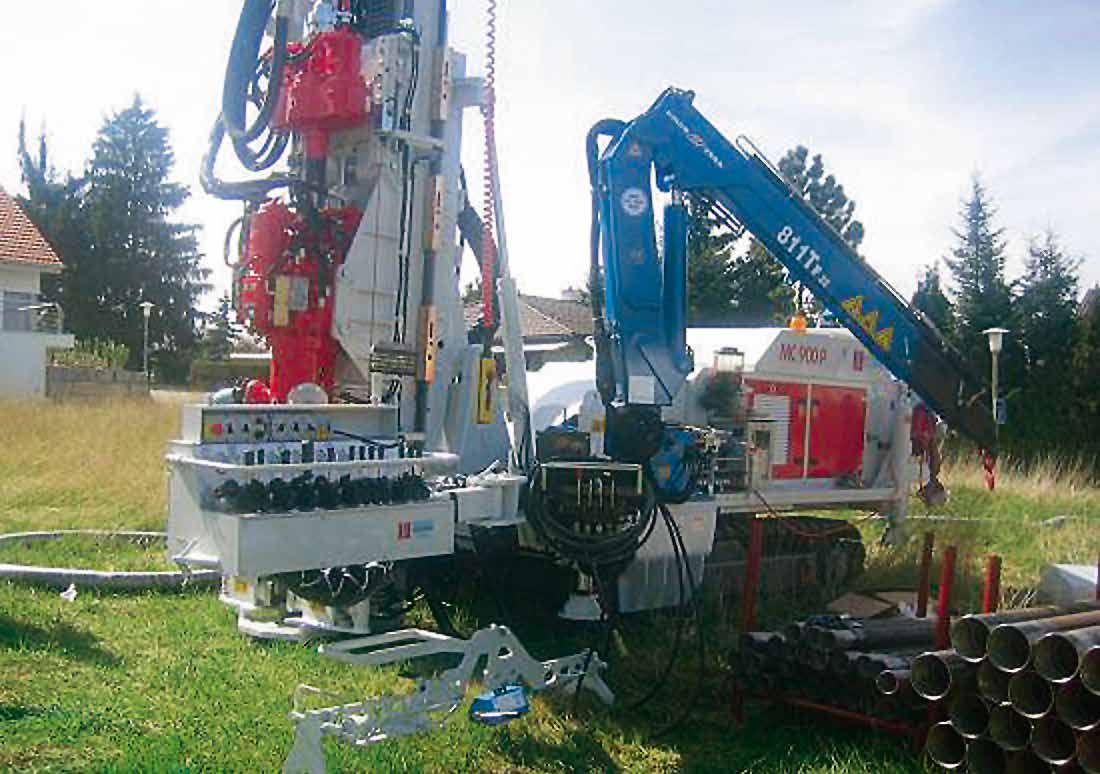

EINDRÜCKE VOM EINSATZ
EURODRILL DH32
DH32
EURODRILL DH32
DH32
